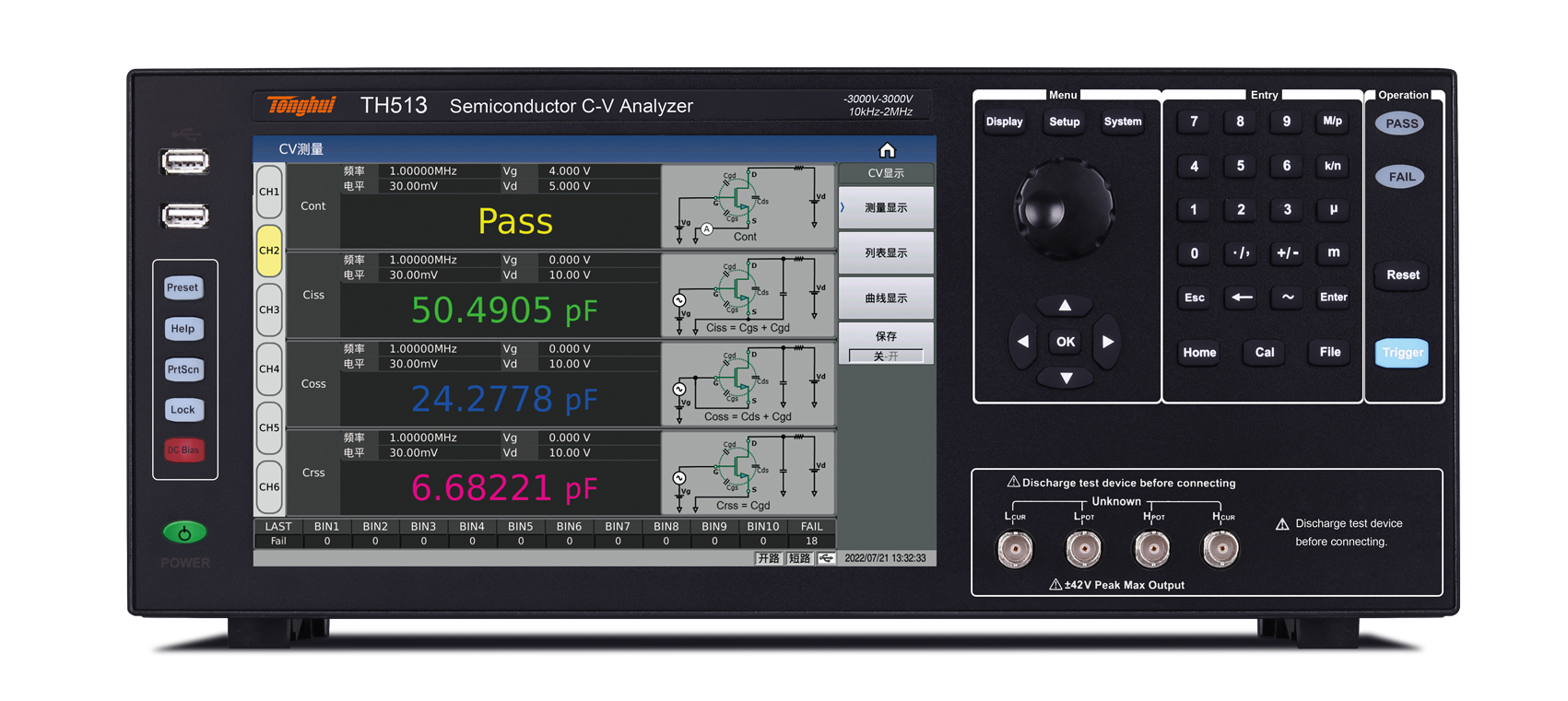

■ 柵極電壓V_GS：0 - ±40V

■ 漏極電壓V_DS：0 - ±3000V

■ 四寄生參數(Ciss、Coss、Crss、Rg或Cies、Coes、Cres、Rg)同屏一鍵測量及顯示

■ 一體化設計：LCR+V_GS低壓源+V_DS高壓源+通道切換+上位機軟件

■ 單管器件（點測）、模組器件（列表掃描）、曲線掃描(選件)三種測試方式

■ 標配2通道，可擴展至6通道，可測單管、多芯或模組器件（TH513僅1通道）

■ CV曲線掃描、Ciss-Rg曲線掃描

■ 電容快速充電技術，實現快速測試

■ 接觸檢查Cont

■ 通斷測試OP_SH

■ 自動延時設置

■ Crss Plus功能：解決高頻下Crss負值問題

■ 高壓擊穿保護：DS瞬間短路，保護儀器

■ Interlock安全鎖功能：增加高壓防護墻（僅TH513）

■ Cs-V功能：二極管結電容CV特性測試分析

■ 等效模式轉換功能，可選Cs或Cp模式

■ 10檔分選

■ 柵極電壓V_GS：0 - ±40V

■ 漏極電壓V_DS：0 - ±200V

■ 四寄生參數(Ciss、Coss、Crss、Rg或Cies、Coes、Cres、Rg)同屏一鍵測量及顯示

■ 一體化設計：LCR+V_GS低壓源+V_DS高壓源+通道切換+上位機軟件

■ 單管器件（點測）、模組器件（列表掃描）、曲線掃描(選件)三種測試方式

■ 標配2通道，可擴展至6通道，可測單管、多芯或模組器件（TH513僅1通道）

■ CV曲線掃描、Ciss-Rg曲線掃描

■ 電容快速充電技術，實現快速測試

■ 接觸檢查Cont

■ 通斷測試OP_SH

■ 自動延時設置

■ Crss Plus功能：解決高頻下Crss負值問題

■ 高壓擊穿保護：DS瞬間短路，保護儀器

■ Interlock安全鎖功能：增加高壓防護墻（僅TH513）

■ Cs-V功能：二極管結電容CV特性測試分析

■ 等效模式轉換功能，可選Cs或Cp模式

■ 10檔分選

■ 柵極電壓V_GS：0 - ±40V

■ 漏極電壓V_DS：0 - ±1500V

■ 四寄生參數(Ciss、Coss、Crss、Rg或Cies、Coes、Cres、Rg)同屏一鍵測量及顯示

■ 一體化設計：LCR+V_GS低壓源+V_DS高壓源+通道切換+上位機軟件

■ 單管器件（點測）、模組器件（列表掃描）、曲線掃描(選件)三種測試方式

■ 標配2通道，可擴展至6通道，可測單管、多芯或模組器件（TH513僅1通道）

■ CV曲線掃描、Ciss-Rg曲線掃描

■ 電容快速充電技術，實現快速測試

■ 接觸檢查Cont

■ 通斷測試OP_SH

■ 自動延時設置

■ Crss Plus功能：解決高頻下Crss負值問題

■ 高壓擊穿保護：DS瞬間短路，保護儀器

■ Interlock安全鎖功能：增加高壓防護墻（僅TH513）

■ Cs-V功能：二極管結電容CV特性測試分析

■ 等效模式轉換功能，可選Cs或Cp模式

■ 10檔分選

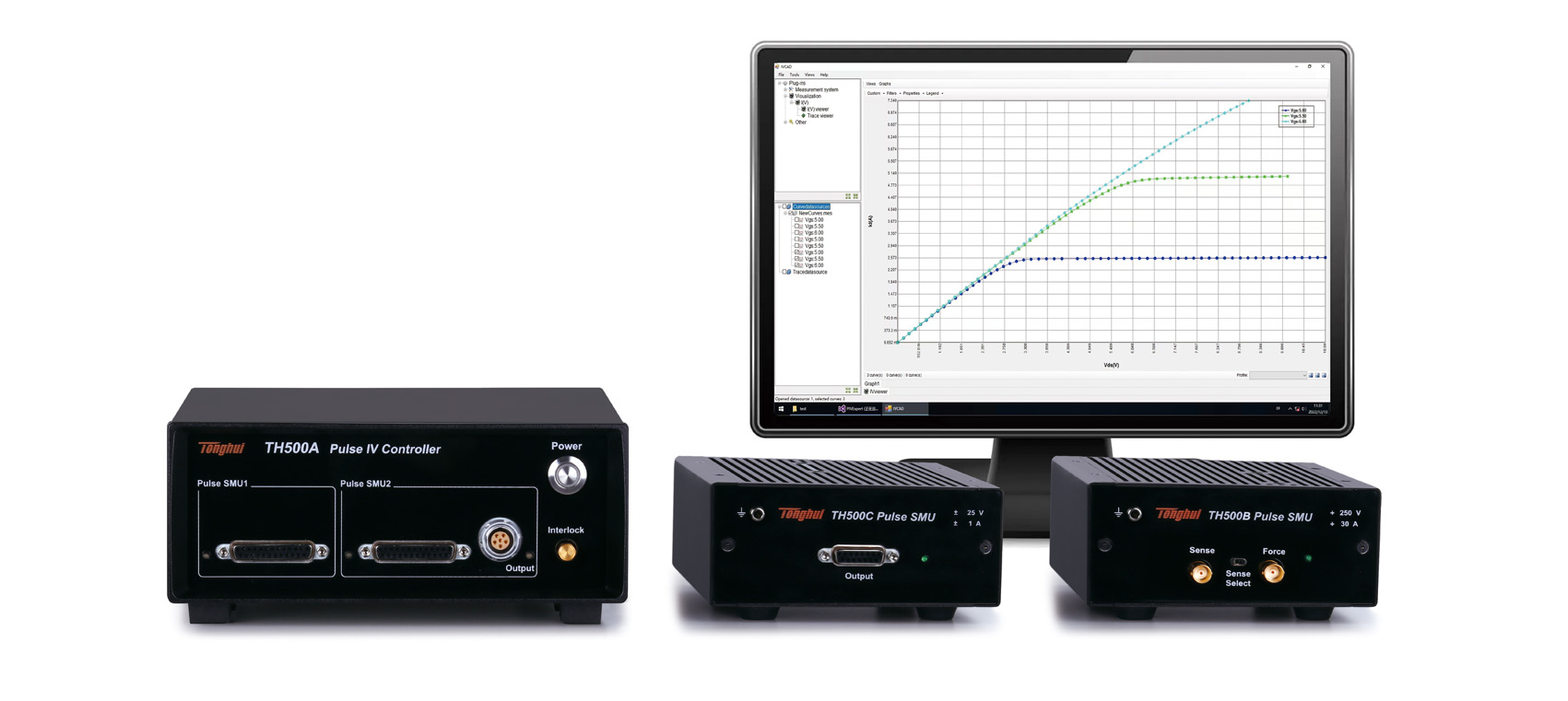

■ 提供固定靜態偏置點進行窄脈沖動態IV測量，滿足準等溫測試條件

■ 實現器件寄生效應的量化測量與數據運算

■ 脈寬最小低至200ns

■ 具有內部和外部同步能力

■ 脈沖時序設置和時域波形記錄

■ 儀器設備可與socket&半自動探針臺互聯，進行封裝以及晶圓級芯片測試

?電流到200A

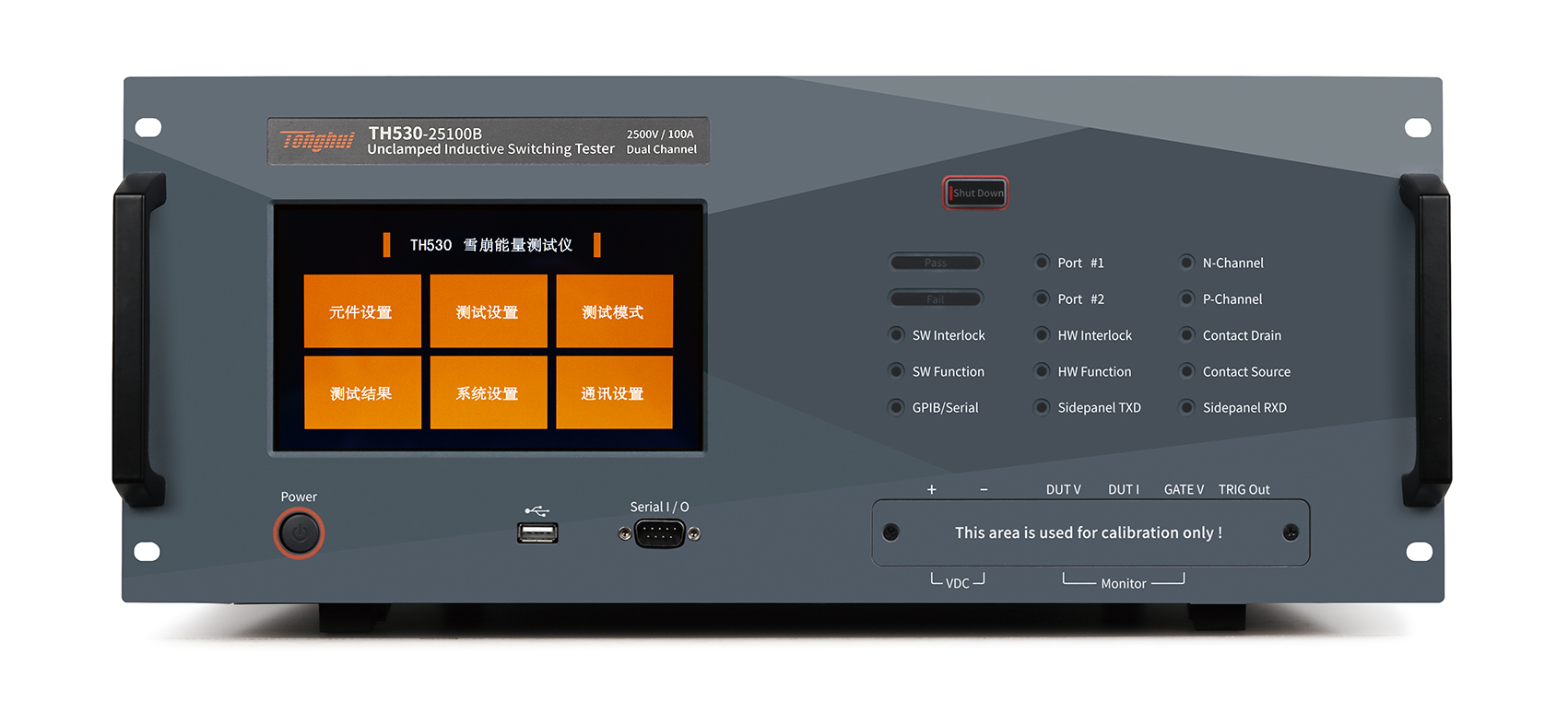

■ 單通道和雙通道 N/P或組合器件測試   (MOSFET、IGBT以及二極管）

■ 可測試高達2500V雪崩電壓、200A峰值電流等級設備

■ 支持單脈沖雪崩測試（EAS)、重復雪崩能量測試(EAR）、 重復脈沖至失效測試(RPF)

■ 高速校準DAC可提升測試精度

■ 用戶可調節的電源電壓(10V至150V)穩定可靠

■ 漏極、源極接觸檢查電路可檢測20Ω以下的接觸電阻，提 供報錯提示(LED)

■ 可設柵極驅動電壓(最大電壓差:30V，最大電壓值:28V)適 應不同被測件所需

■ 可在雪崩前、雪崩后進行可調值的泄漏測試、以確定被測 件當前狀態

■ 高速固態開關、帶故障檢測功能

■ 高精度的電流和電壓波形捕捉以及雪崩持續時間捕捉

■  7寸24位色TF LCD電容式觸摸屏，中英文可選操作界面， 用于單機操作、輸入測試規格以及提供測試數據顯示。

■ 提供指令用于用戶將屏幕信息存儲于U盤

■ 儀器有開機自檢和在線自檢功能、為用戶排查儀器內部故 障問題

■ 配備簡單自動校準程序，用戶可現場進行校準

■ 配備多種接口:用于遠程測試控制的GPIB接口、前后面板各配備一個的高速串行接口、支持高速傳輸數據的LAN 口。 LAN口不僅可用于遠程測試控制,在用戶需要觀測即時 測試波形時，可使用 LAN口搭配上位機程序查看每一一次 的波形數據

■ 可與TH530-01 可編程電感負載箱(0.01 至159.9mH)或外部電感器配合使用

■ 可外接示波器觸發器輸出，同步可視化雪崩測試過程，用 于準確測量雪崩時間

■ 單通道和雙通道 N/P或組合器件測試   (MOSFET、IGBT以及二極管）

■ 可測試高達2500V雪崩電壓、200A峰值電流等級設備

■ 支持單脈沖雪崩測試（EAS)、重復雪崩能量測試(EAR）、 重復脈沖至失效測試(RPF)

■ 高速校準DAC可提升測試精度

■ 用戶可調節的電源電壓(10V至150V)穩定可靠

■ 漏極、源極接觸檢查電路可檢測20Ω以下的接觸電阻，提 供報錯提示(LED)

■ 可設柵極驅動電壓(最大電壓差:30V，最大電壓值:28V)適 應不同被測件所需

■ 可在雪崩前、雪崩后進行可調值的泄漏測試、以確定被測 件當前狀態

■ 高速固態開關、帶故障檢測功能

■ 高精度的電流和電壓波形捕捉以及雪崩持續時間捕捉

■  7寸24位色TF LCD電容式觸摸屏，中英文可選操作界面， 用于單機操作、輸入測試規格以及提供測試數據顯示。

■ 提供指令用于用戶將屏幕信息存儲于U盤

■ 儀器有開機自檢和在線自檢功能、為用戶排查儀器內部故 障問題

■ 配備簡單自動校準程序，用戶可現場進行校準

■ 配備多種接口:用于遠程測試控制的GPIB接口、前后面板各配備一個的高速串行接口、支持高速傳輸數據的LAN 口。 LAN口不僅可用于遠程測試控制,在用戶需要觀測即時 測試波形時，可使用 LAN口搭配上位機程序查看每一一次 的波形數據

■ 可與TH530-01 可編程電感負載箱(0.01 至159.9mH)或外部電感器配合使用

■ 可外接示波器觸發器輸出，同步可視化雪崩測試過程，用 于準確測量雪崩時間
