TH2840系列LCR數字電橋是常州同惠電子采用了新一代技術研制成功的新一代LCR數字電橋，創新性的采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往LCR測試速度慢、顯示單一、操作繁瑣等缺陷。

TH2840系列LCR數字電橋設計頻率從20Hz-500kHz/2MHz，彌補了500kHz頻率范圍內缺乏高性能電橋的缺點。得益于采用了10.1寸、分辨率達1280*800的電容式觸摸屏，TH2840系列LCR數字電橋采用了四參數顯示、所有設置、監視、分選參數、狀態等可以在同一屏顯示，避免了頻繁切換的繁瑣操作。

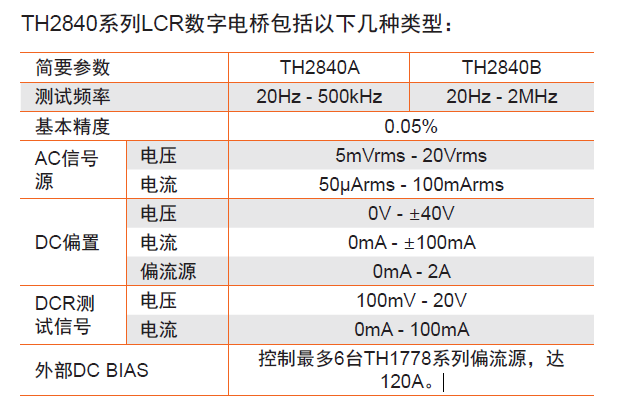

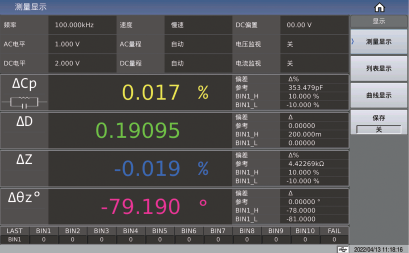

A.10.1寸大屏，四種測量參數，讓細節一覽無遺

       10.1寸觸摸屏、1280*800分辨率，Linux系統、中英文操作界面，支持鍵盤、鼠標、LAN接口，帶來的是無以倫比的操作便捷

性。

       大屏幕帶來更多的好處是，可以把4個測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁

擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。

       和早期LCR對比，操作便捷性、顯示完整性一目了然。

B.高達1800次/秒測量速度

       由于創新性的采用了雙CPU設計，一個CPU負責測試處理數據，另一個CPU負責顯示數據，因此TH2840測試速度高達1800次/秒。

       高速的測試速度在自動化產線可以極大的提高效率。

       對于部分需要實時采樣體現被測件瞬態變化特征，或者測量變化過程相應時間，TH2840系列0.56ms的測量速度可完美解決。

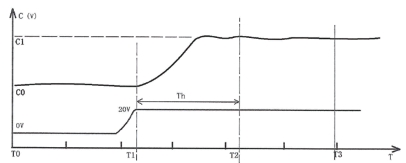

       如下列應用，在兩個極板之間加載偏壓，兩端電容隨著偏置電壓變化而變化.

       記錄未加偏置時電容C0

       偏置上升過程中的電容值

       偏壓達到20V并且穩定之后的電容C1

       計算從C0-C1之間的穩定時間Th。

       常規的LCR數字電橋，由于測試速度限制，采樣率無法達到幾

乎實時采集，用TH2840系列雙CPU，可實時觀察變化過程并計算

出穩定時間。

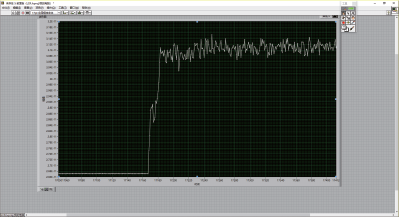

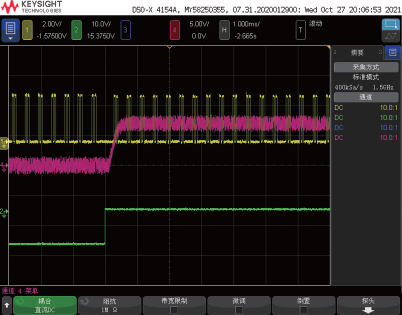

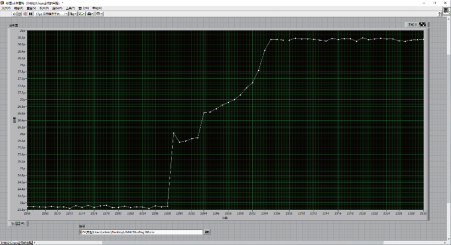

TH2840X上位機                                                                                                            示波器實時抓獲波形

電容測試                                                                                                                       CH1: AD脈沖（黃色）

測試頻率：1MHz                                                                                                          CH2: DC BIAS 打開（綠色)

量程：100Ω                                                                                                                  CH4: DC BIAS 上升（紅色）

上升瞬間波形                                                                                                                全部波形

C.超強硬件配置

     除了雙CPU設計，TH2840系列也增強了其他硬件配置參數：

    1.    AC測試電平提升至20Vrms/100mA，同類產品僅TH2838H可達到，在測試C-V曲線時范圍更廣

    2.    DC偏置為±40V/±100mA，為同類產品最高配置

    3.    標配獨立2A直流偏置電流源，為2A電流以內電感測試帶來福音，支持外界TH1778A系列擴展至120A。

    4.    DCR測試電平提升至20V，測試mH級及以上電感更快速穩定精確。

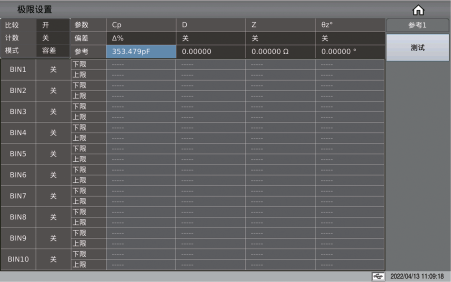

D.改進的分選設置

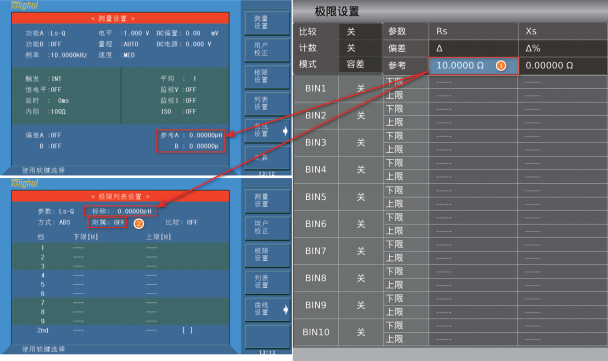

       針對以往LCR分選設置及參考設

置來回切換等過于復雜的操作，做出

了如下改進以便于客戶使用及設置：

      1. 合并標稱值和參考值的設置

      2. 由于直接采用了4參數測量及

          分選，因此取消附屬檔、副參

          數檔。

E.增強的列表掃描功能                                                                                                   F.強大的分析圖形界面

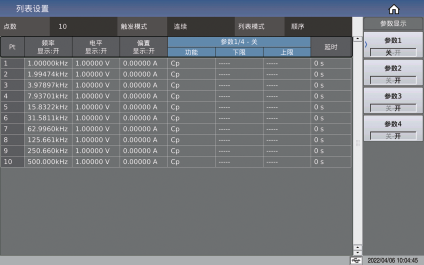

        可設置4個測量參數，4個測量參數有獨立開關，列表掃                                                  4個掃描軌跡，1-4個測試參數任意選擇，掃描曲線可以

描每個點的頻率,電平,偏置,功能,延時都可以獨立設置,滿足了                                            一分屏、二分屏、四分屏。

大多數客戶的需求。

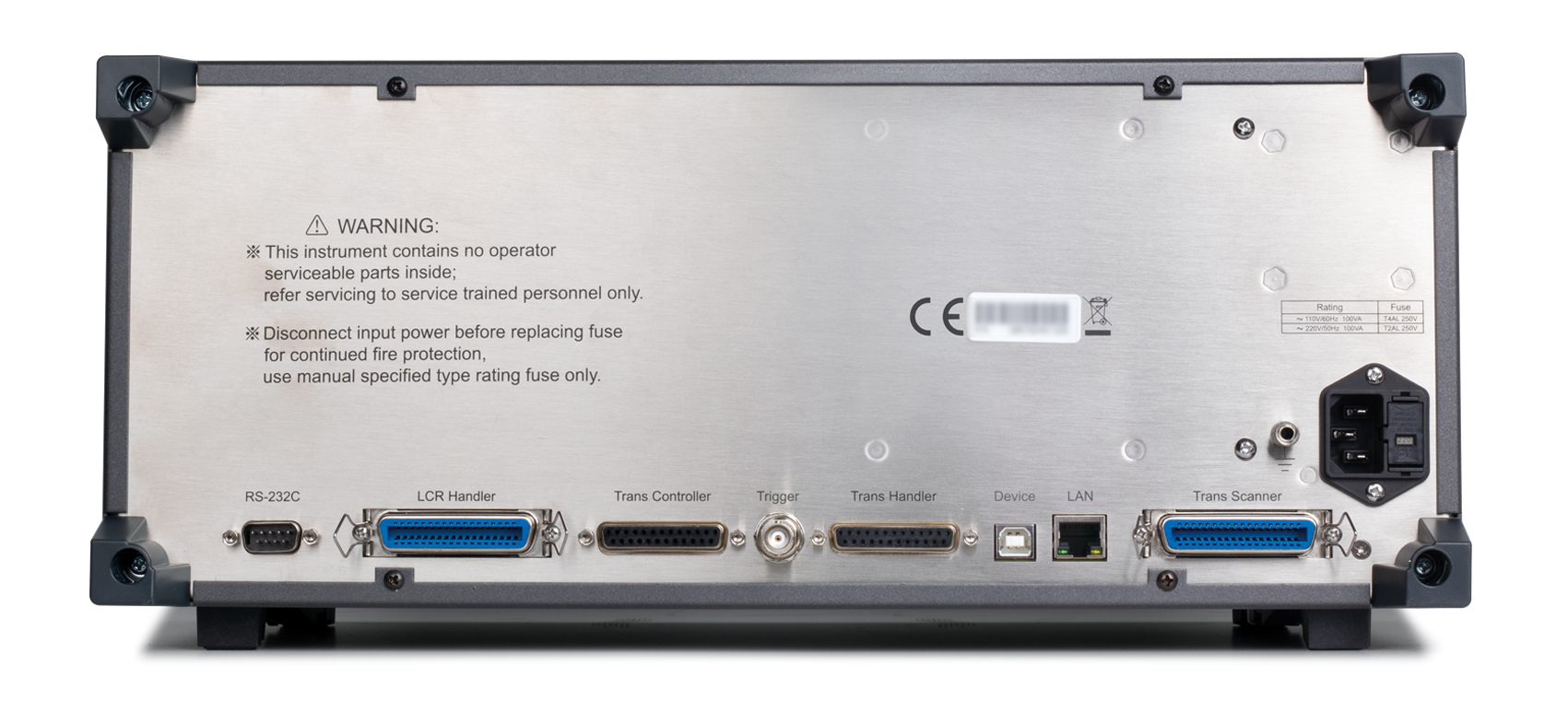

G.10檔分選及可編程HANDLER接口

儀器提供了10檔分選，為客戶產品質量分級提供了可                                                     在與自動化設備連接時，怎么配置HANDLER接口

能，分選結果直接輸出至HANDLER接口。                                                                    輸出，一直是自動化客戶的難題，TH2840系列LCR將

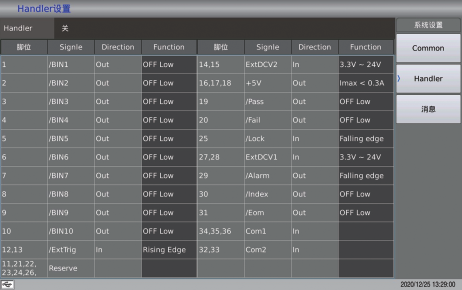

                                                                                                                                    HANDLER接口腳位、輸入輸出方式、對應信號、應答方式

                                                                                                                                    等完全可視化，讓自動化連接更簡單。

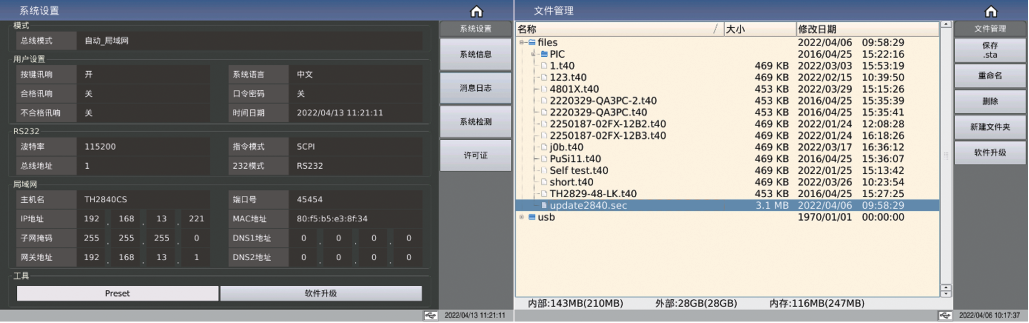

H.智能固件升級方式

       儀器本身功能完善、BUG解決、功能升級等，都可以通過升級固件(Firmware)來進行更新，而無需返廠進行。

       TH2840系列LCR數字電橋固件升級非常智能，可以通過系統設置界面或者文件管理界面進行，智能搜索儀器內存、外接優盤

甚至是局域網內升級包，并自動進行升級。

I.選配附件

■ 無源元件：

電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和

網絡元件等的阻抗參數評估和性能分析。

■  半導體元件：

LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特

性；晶體管或集成電路的寄生參數分析

■  其它元件：

印制電路板、繼電器、開關、電纜、電池等阻抗評估

■  介質材料：

塑料、陶瓷和其它材料的介電常數和損耗角評估

■ 磁性材料：

鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估

■ 半導體材料：

半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的

介電常數、彈性常數等C-V特性

■ 各種傳感器:

電子皮膚、振鏡圖像濾光陣列傳感器
