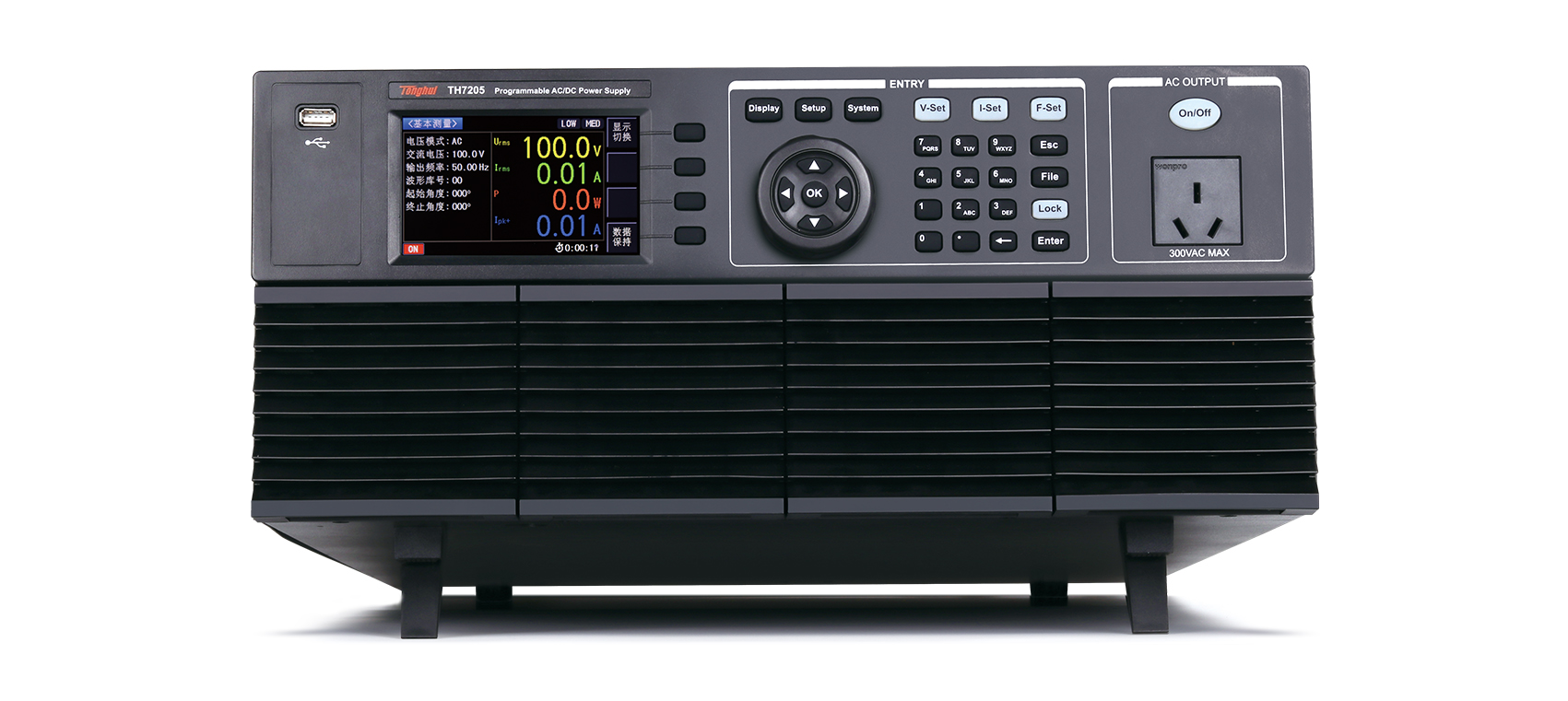

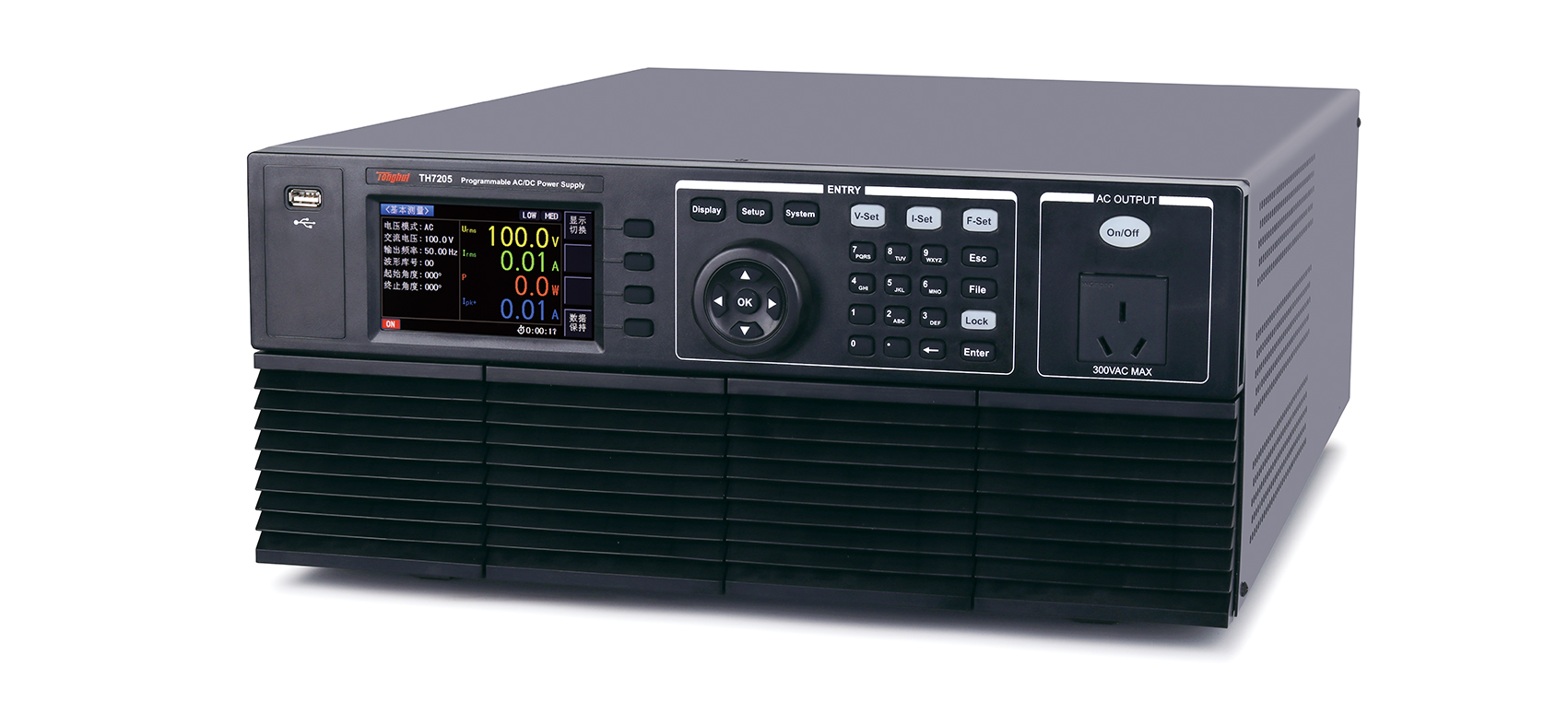

TH7205 可編程交直流電源
■ 24位色4.3英寸480×272彩色液晶屏, 中英文界面
■ 線性放大設計，單相輸入，交流、直流、交直流輸出
輸出功率：500VA
輸出電壓：0-300V
設定頻率：1Hz-1kHz
■ 支持直流輸出
輸出功率：350W
輸出電壓：1.4-424V
■ 前后面板輸出
■ 輸出開關控制
■ 操作靈活方便：數字鍵盤、調節旋鈕
■ 波形輸出功能
內置波形：正弦波、方波、三角波、削波、突波陷波、調光波
支持自定義波形，可通過CSV文件導入
■ 起始相位、終止相位設置
■ 支持定時功能
■ 14種電參數測量
■ 存儲設置參數和測試結果
支持USB升級儀器固件
■ 七種保護模式
TH7200系列是一款高性能、高精度、多功能的單相可編程交/直流電源。該系列儀器在TH7100系列基礎上經過多年來精心研制發展而來。通過對高速線性放大器和任意波形信號源進行組合，實現高精度可編程交/直流電源。
功能特點
A.多種源輸出模式
TH7200系列作為一臺多功能電源，其輸出支持下面三種方式：

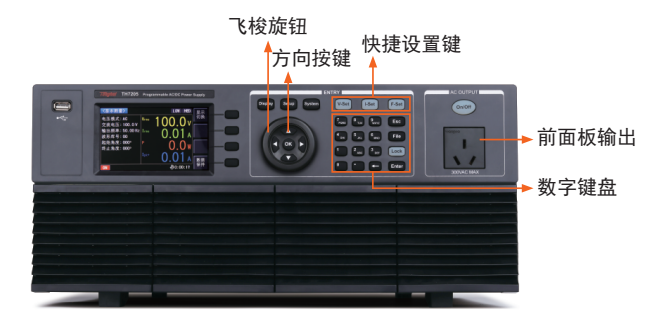

B.多種輸入方式，操作方便快捷
TH7200系列前面板采用了數字鍵盤、飛梭旋鈕及方向按鍵，操作方便靈活，特別是在步驟模式輸入，可大大提高效率。

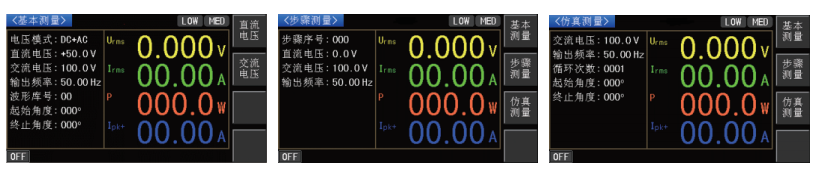

C.多種操作及測量模式
TH7200系列支持三種基本模式，包括輸出設置及測量
1）基本模式
基本模式下，僅作為單一輸出模式，可選擇交流輸出、直流輸出、交直流輸出模式
2）步驟模式
步驟模式適合于輸出復雜波形
在此模式下，通過設置多達600個步驟的不同的步驟，步驟時間、循環次數等均可設置，并可將多個步驟順序運行。
3）仿真模式
仿真模式適用于模擬電源異常，類似列表模式，但比步驟模式簡單，若要更復雜的波形，請選擇步驟模式。
只能輸出交流，仿真異常情況如停電、電壓上升、電壓下降等。
D.強大的波形庫
TH7200內置了強大的波形庫以供調用，內部可存儲多達64組波形。
TH7200除了作為源輸出之外，在輸出的同時，可進行測量。
在常規三種運行模式下均可進行測量：
1）內部默認保存保存了8組常見波形如下：

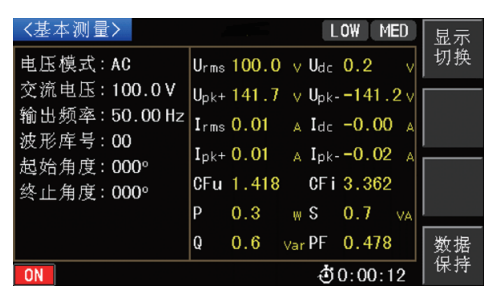

E.多達14種測量參數
TH7200內置了強大的波形庫以供調用，內部可存儲多達64組波形。
TH7200除了作為源輸出之外，在輸出的同時，可進行測量。
在常規三種運行模式下均可進行測量：
測量參數更可達14種

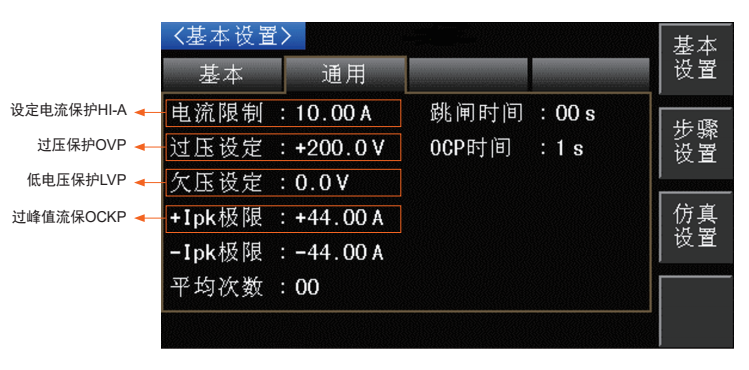

F.多種保護功能
TH7200輸出時，有多種保護功能，以保證輸出安全性。
設定電流保護（HI-A）、過壓保護（OVP）、低電壓保護（LVP）、過流保護（OCP）、過峰值流保護（OCKP）、過功率保護（OPP）、過溫度保護（OTP）
■ 電機、變壓器
■ 電子生產設計
■ 照明
■ 航天航空軍工
■ 網絡通訊
■ 音視頻設備
■ 監控設備
■ 世界各國電源規格模擬
■ 電磁兼容設備

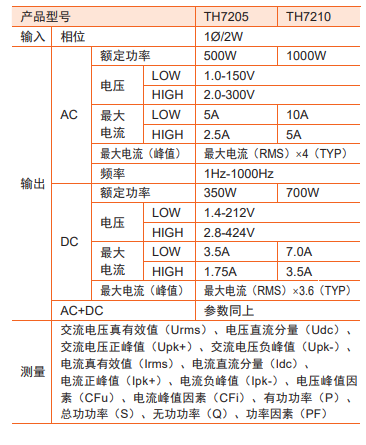

產品型號 | TH7205 | TH7210 | |||
輸入參數 | |||||
相位 | 1?/2W | ||||
電壓 | 100-120Vac，200-240Vac | ||||
頻率 | 47-63Hz | ||||
最高電流 | 11.3A/5.5A | 22.5A/10.8A | |||
功率因素 | 0.7 | ||||
AC輸出參數 | |||||
額定功率 | 500VA | 1000VA | |||
輸出電壓 | 量程 | LOW | 1.0-150.0V | ||
HIGH | 2.0-300.0V | ||||
分辨率 | 0.1V | ||||
精確度 | ±(設置電壓的0.3%+0.6V) | ||||
輸出頻率 | 范圍 | 1Hz-1000Hz | |||
分辨率 | 0.01Hz 1.00-99.99Hz | ||||
0.1Hz 100.0-999.9Hz | |||||
最大電流(RMS) | LOW | 5.0A | 10.0A | ||
HIGH | 2.5A | 5.0A | |||
最大峰值電流 | 最大電流(RMS)X4（TYP） | ||||
功率因數 | 0-1 | ||||
DC輸出參數 | |||||
額定功率 | 350W | 700W | |||
輸出電壓 | 量程 | LOW | 1.4-212.0V | ||
HIGH | 2.8-424.0V | ||||
分辨率 | 0.1V | ||||
精確度 | LOW | ±(設置電壓的0.05%+0.05V) | |||
HIGH | ±(設置電壓的0.05%+0.1V) | ||||
最大電流(RMS) | LOW | 3.5A | 7.0A | ||
HIGH | 1.75A | 3.5A | |||
最大峰值電流 | 最大電流(RMS)X3.6（TYP） | ||||
紋波噪聲 | <=0.15Vrms | ||||
其他輸出參數 | |||||
線性調整率 | ±0.1% | ||||
負載調整率 | LOW | ±0.1V | |||
HIGH | ±0.2V | ||||
總諧波失真(THD) | ≤0.2% | ||||
響應時間 | 30μS（TYP） | ||||
能效 | ≥55% | ||||
設置參數 | |||||
電壓 | 范圍 | AC | LOW | 0-150V | |
HIGH | 0-300V | ||||
DC | LOW | ±（1.4-212.0）V | |||
HIGH | ±（2.8-424.0）V | ||||
AC+DC | LOW | AC：0-150V；DC：±（1.4-212.0）V | |||
HIGH | AC：0-300V ；DC：±（2.8-424.0）V | ||||
分辨率 | 0.1V | ||||
測量參數 | |||||
電壓 | 范圍 | AC | 0-300Vac | ||
DC | -424-424V | ||||
分辨率 | 0.1V | ||||
精確度 | ±(讀數的1%+2個字) | ||||
頻率 | 范圍 | 1Hz-1000Hz | ||
分辨率 | 0.01Hz 1.00-99.99Hz | |||
0.1Hz 100.0-999.9Hz | ||||
電流 | 范圍 | AC | 0.00-5.00A | 0.00-10.00A |
DC | 0.00-2.50A | 0.00-5.00A | ||
分辨率 | 0.01A | |||
精確度 | ±(讀數的1%+2個字) | |||
峰值電流 | 范圍 | AC模式 | 最大電流(RMS)X4（TYP） | |
DC模式 | 最大電流(RMS)X3.6（TYP） | |||
分辨率 | 0.01A | |||
精確度 | ±(讀數的5%+2個字) | |||
功率 | 范圍 | 0-500W | 0-1000W | |
分辨率 | 0.1W | |||
精確度 | ±(讀數的1%+3個字) | |||
功率因素 | 分辨率 | 0.001 | ||
精確度 | 計算和顯示到3位有效數字 | |||
常規參數 | ||||
顯示器 | 4.3 英寸TFT LCD，480×270 | |||
接口 | RS232、USB DEVICE、USB HOST、LAN | |||
編程協議 | SCPI、MODBUS | |||
存儲 | 步驟 | 600步 | ||
波形庫 | 64組 | |||
保護 | 過設定電流保護(HI-A)、過壓保護(OVP)、低電壓保護(LVP)、過流保護(OCP)、過功率保護 (OPP)、過溫度保護(OTP) | |||
操作環境 | ||||
供電 | 電壓 | 100-120Vac或198-242Vac | ||
頻率 | 47-63Hz | |||
功率 | ≥80VA | |||
操作溫度 | 0℃~40℃ | |||
操作濕度 | 20%~80%（非冷凝） | |||
存放溫度 | -20°C~70°C | |||
海拔高度 | 操作海拔最高2000米 | |||
污染度 | 污染度2 | |||
安全級別 | 安全類別II | |||
尺寸和重量 | ||||
尺寸(長×寬×高) mm | 430 (W)×177(H)×610(D) | |||
凈重(kg) | 27.5 | |||
