TH6223A 可編程線性直流電源
■ 額定輸出電壓：0-60V
■ 額定輸出電流：0-3A
■ 額定輸出功率：180W
■ 4位電壓/電流LED顯示
■ 電壓/電流分辨率達10mV/1mA
■ 五組可編程回調文件
■ 設置數據掉電保存功能
■ 電壓電流上下限設置及超限報警功能
■ CC、CV模式自動切換
■ 鍵盤旋鈕快速操作
■ 狀態燈指示儀器的按鍵功能設置狀態和CC/CV工作狀態
■ 支持繼電器熱保護功能
TH6220系列是單通道可編程線性DC電源。該系列儀器性能優越，顯示明了，操作簡便，體積小巧，非常適應高校實驗室和工作臺試驗維修的應用需求。同時該系列儀器提供RS232接口與USB接口，支持串口指令，為計算機遠程操作提供了條件。
功能特點
A.線性程控輸出設計
線性電源最大的優點是高精度、高穩定性、低紋波、低噪聲，適用于需要穩定且紋波小的場合如測試工作臺、集成系統等；也適用于老化等需要長時間工作的場合。
B.體積小巧

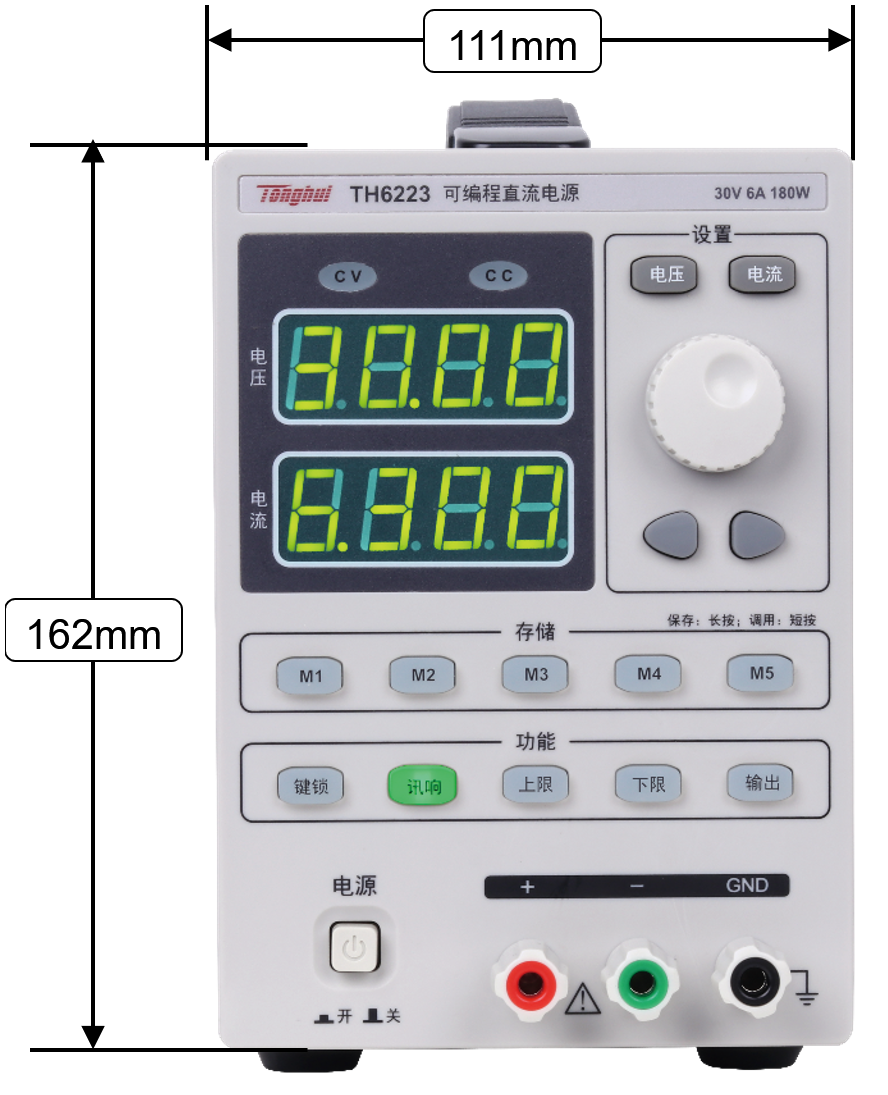

TH6220 系列線性程控電源采用立式設計，162mm高度、111mm寬度、243/275mm深度，占用體積小，非常適合工作臺使用。
C.操作簡單快捷

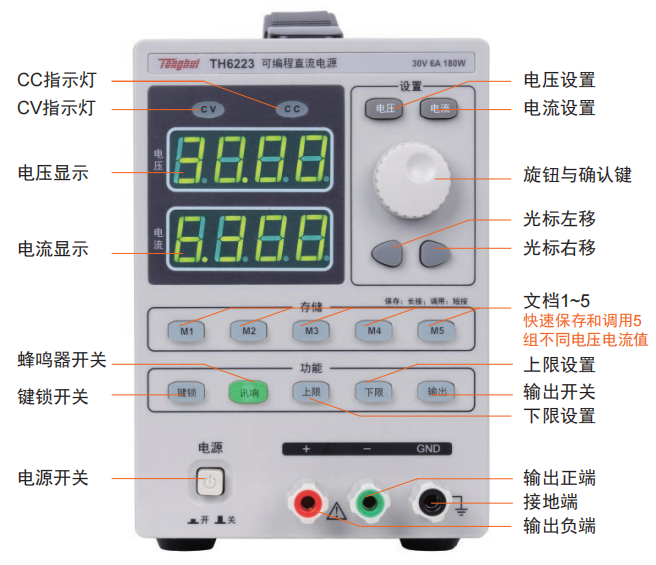

TH6220系列線性程控電源面板設置合理清晰，電壓/電流快速切換按鈕配合光標移動鍵、調節及確認旋鈕，可以快速的設置需要的電壓電流值。
5組不同電壓電流值可直接在面板上快速操作保存及調用。當前設置掉電自動保存，下次開機自動調用。
電壓電流可設置上下限，實現自動判斷。
通過鍵鎖開關按鈕可開啟鍵盤鎖定功能，防止誤操作。
輸出開關按鈕可一鍵啟動輸出或切斷輸出，保證輸出安全可控。
D.兩種接口，支持SCPI指令集

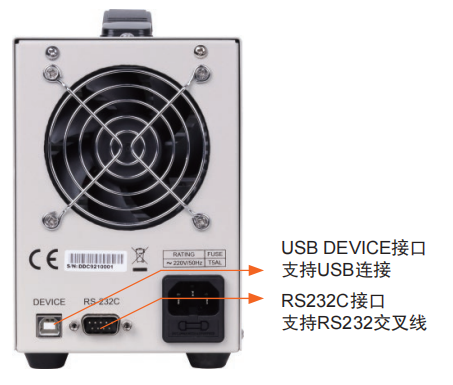

TH6220系列線性程控電源標配了RS232C和USB DEVICE接口。支持SCPI指令集，用戶可自行編程進行控制。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面

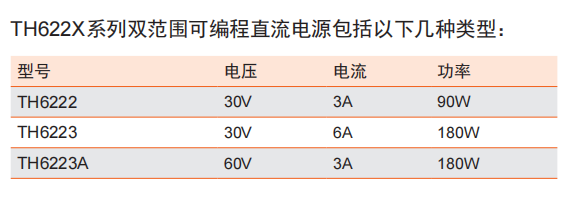

型號 | TH6222 | TH6223 | TH6223A | |
額定輸出 | 電壓 | 0-30V | 0-30V | 0-60V |
電流 | 0-3A | 0-6A | 0-3A | |
功率 | 90W | 180W | 180W | |
負載調節率 ±(%輸出＋偏置) | 電壓 | ≤0.01%+2mV | ≤0.01%+3mV | ≤0.01%+2mV |
電流 | ≤0.02%+2mA | ≤0.02%+3mA | ≤0.02%+2mA | |
電源調節率 ±(%輸出＋偏置) | 電壓 | ≤0.01%+2mV | ≤0.01%+3mV | ≤0.01%+3mV |
電流 | ≤0.01%+2mA | ≤0.01%+3mA | ≤0.01%+2mA | |
設定值解析度 | 電壓 | 10mV | 10mV | 10mV |
電流 | 1mA | 1mA | 1mA | |
回讀值解析度 | 電壓 | 10mV | 10mV | 10mV |
電流 | 1mA | 1mA | 1mA | |
設定精度 | 電壓 | ≤0.2%+10mV | ≤0.2%+10mV | ≤0.2%+10mV |
電流 | ≤0.1%+5mA | ≤0.1%+5mA | ≤0.1%+5mA | |
回讀精度 | 電壓 | ≤0.2%+30mV | ≤0.2%+30mV | ≤0.2%+30mV |
電流 | ≤0.1%+5mA | ≤0.1%+5mA | ≤0.1%+5mA | |
紋波和噪聲 | Vp-p | ≤10mV | ≤15mV | ≤15mV |
Vrms | ≤1mV | ≤2mV | ≤2mV | |
Ip-p | ≤2mA | ≤3mA | ≤3mA | |
Irms | ≤1mA | ≤1mA | ≤1mA | |
上升時間（10%負載） | 10%-90% | ≤80ms | ≤100ms | ≤100ms |
下降時間（10%負載） | 90%-10% | ≤70ms | ≤80ms | ≤80ms |
輸出溫度系數（電壓/電流） | ≤75ppm | ≤75ppm | ≤75ppm | |
存儲 | 5組（M1-M5），掉電自動記憶 | |||
體積(W×H×D) | 111mm×162mm×243mm | 111mm×162mm×275mm | ||
重量 | 4.7kg | 6.3kg | 6.4kg | |
環境溫度與濕度 | 正常工作 | 0℃ - 40℃，濕度: < 90%RH | ||
參比工作 | 20℃ ±8℃，濕度: < 80%RH | |||
運輸環境 | 0℃ - 55℃，濕度: < 93%RH | |||
工作電源 | 電壓 | 220V ±10% | ||
頻率 | 50Hz ±5% | |||
