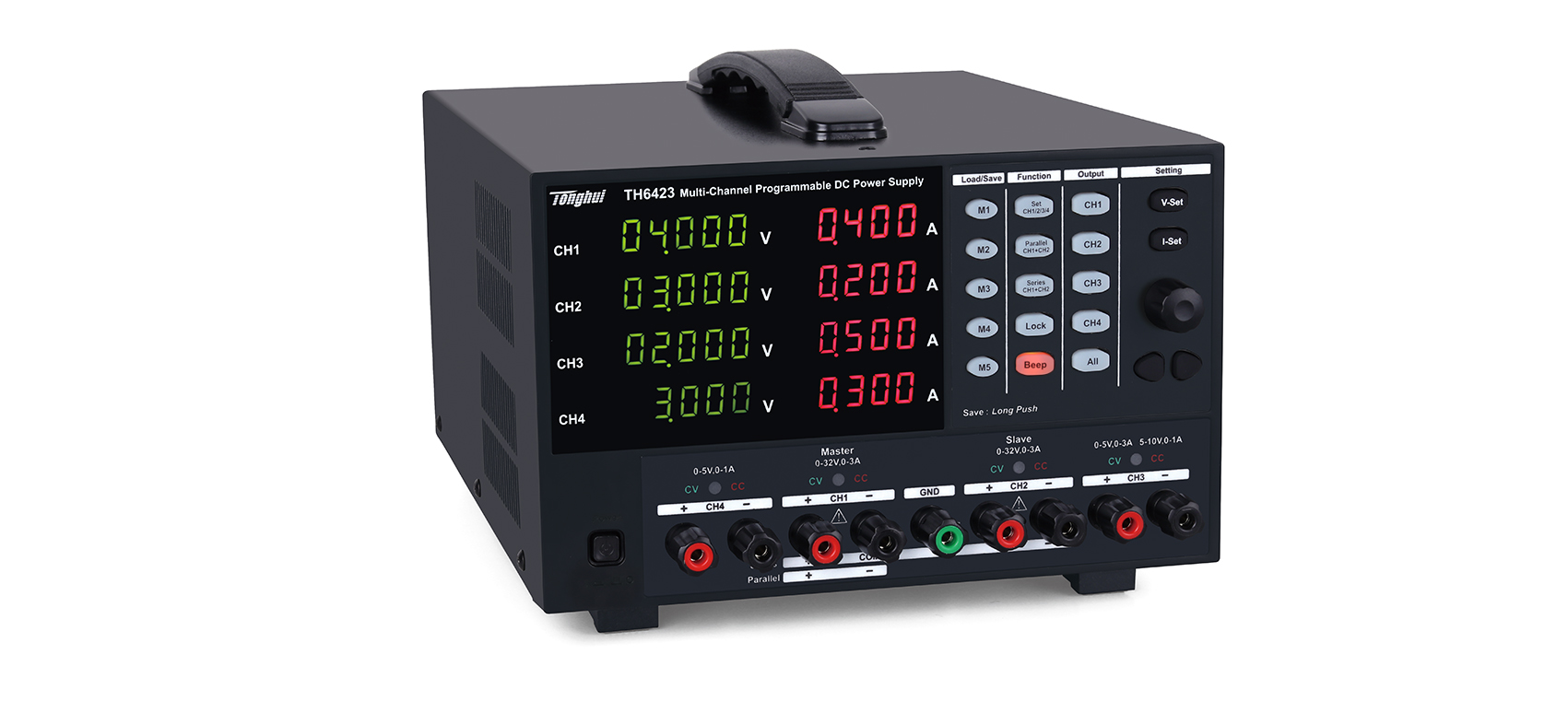

TH6423 四通道可編程線性直流電源
■ 通道數：4通道
■ 電壓/電流分辨率達1mV/1mA
■ 5位電壓/4位電流LED顯示(TH6423)
■ 五組可編程回調文件
■ 回調文件可編程列表輸出功能
■ 輸出上下限設置與超限報警功能
■ 設置數據掉電保存功能
■ 通道1與通道2的串并聯功能
■ CC、CV模式自動切換
■ 鍵盤旋鈕快速操作
■ 狀態燈指示儀器的按鍵設置狀態和CC/CV的工作狀態
■ 風扇自動調速功能
TH6420系列多路可編程線性直流電源涵蓋了3個型號，其中TH6423為4通道輸出，TH6422/TH6422A為3通道輸出。全系列電源CH1/CH2支持串、并聯功能。所有通道的輸出參數同時顯示，使用起來更加方便、直觀。
TH6420系列多路可編程線性直流電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的卓越性能。
該系列最高可達5位電壓/4位電流LED顯示方式，多個通道參數同時顯示，支持5組設置參數快速存儲及調用，顯示明了、操作簡便。
該系列支持電壓和電流上下限設置及判斷、報警功能，支持5檔參數列表輸出。
TH6420系列多路可編程線性直流電源標配了RS232、USB DEVICE接口，支持串口指令，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。
TH6420系列多路可編程線性直流電源體積小，適合自動化產線、高校實驗室和工作臺試驗維修的應用需求。
TH6420系列可編程直流電源包括以下幾種類型：
型號 | 通道1/通道2 | 通道3 | 通道4 | 分辨率 | ||||||
電壓 | 電流 | 功率 | 電壓 | 電流 | 功率 | 電壓 | 電流 | 功率 | ||
TH6422 | 32V | 3A | 96W | 5V | 3A | 15W | -- | -- | -- | 1mV/1mA |
TH6422A | 32V | 3A | 96W | 5V | 3A | 15W | -- | -- | -- | 10mV/10mA |
TH6423 | 32V | 3A | 96W | 5V/10V | 3A/1A | 15W/10W | 5V | 1A | 5W | 1mV/1mA |
功能特點
A.線性程控輸出設計
TH6420系列電源均為線性程控輸出設計，線性電源最大的有點是高精度、高穩定性、低紋波、低噪聲，適用于需要穩定且紋波小的場合如測試工作臺、集成系統等；也適用于老化等需要長時間工作的場合。
B.多通道輸出
TH6420系列多路可編程線性直流電源支持3/4通道輸出，通道1、通道2之間支持串聯、并聯輸出，以增加電壓或電流。
C.5組狀態快速調用，支持列表輸出
TH6420系列多路可編程線性直流電源支持5組所有通道的電壓、電流設置值和串、并聯狀態快速保存及調用，并支持5組狀態編程列表輸出，每組狀態/每個通道輸出時長、開始狀態、結束狀態、循環次數等均可編程設置。
D.輸出上下限報警功能
儀器支持輸出電壓、電流設定上、下限，并支持超出設定范圍報警，報警時，超限的電壓、電流數碼管將閃爍同時儀器蜂鳴器報警，蜂鳴器可用BEEP鍵切換開關。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 教學實驗室
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
型號 | TH6422A | TH6422 | TH6423 | ||||||||||
額定輸出 (0℃-40℃) | 通道/范圍 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH4 | ||
電壓 | 0-32V | 0-32V | 0-5V | 0-32V | 0-32V | 0-5V | 0-32V | 0-32V | 0-5V/0-10V | 0-5V | |||
電流 | 0-3A | 0-3A | 0-3A | 0-3A | 0-3A | 0-3A | 0-3A | 0-3A | 0-3A/0-1A | 0-1A | |||
功率 | 96W | 96W | 15W | 96W | 96W | 15W | 96W | 96W | 15W/10W | 5W | |||
負載調整率 | 電壓 | ≤0.01%+3mV | |||||||||||
電流 | ≤0.2%+3mA | ||||||||||||
電源調整率 | 電壓 | ≤0.01%+3mV | |||||||||||
電流 | ≤0.2%+3mA | ||||||||||||
設定值解析度 | 電壓 | 10mV | 1mV | ||||||||||
電流 | 10mA | 1mA | |||||||||||
回讀值解析度 | 電壓 | 10mV | 1mV | ||||||||||
電流 | 10mA | 1mA | |||||||||||
設定值精度 (25℃±5℃) | 電壓 | ±(0.1% of reading + 30mV) | ±(0.02% of reading + 6mV) | ||||||||||
電流 | ±(0.5% of reading + 30mA) | ≤0.2% of reading +6mA | |||||||||||
回讀值精度 (25℃±5℃) | 電壓 | ±(0.1% of reading + 30mV) | ±(0.02% of reading + 6mV) | ||||||||||
電流 | ±(0.5% of reading + 30mA) | ≤0.2% of reading +6mA | |||||||||||
紋波和噪聲 (20Hz-20MHz) | 電壓(Vp-p) | ≤3mVp-p | |||||||||||
電壓（rms） | ≤1mVrms | ||||||||||||
電流 | ≤3mArms | ||||||||||||
串聯設定值精度 | 電壓 | ±(0.1% of reading + 30mV) | ±(0.03% of reading + 10mV) | ||||||||||
電流 | ±(0.5% of reading + 30mA) | ≤0.3% of reading +10mA | |||||||||||
串聯回讀值精度 | 電壓 | ±(0.1% of reading + 30mV) | ±(0.03% of reading + 10mV) | ||||||||||
電壓 | ±(0.5% of reading + 30mA) | ≤0.3% of reading +10mA | |||||||||||
并聯設定值精度 | 電壓 | ±(0.1% of reading + 30mV) | ±(0.03% of reading + 10mV) | ||||||||||
電流 | ±(0.5% of reading + 30mA) | ≤0.3% of reading +10mA | |||||||||||
并聯回讀值精度 | 電壓 | ±(0.1% of reading + 30mV) | ±(0.03% of reading + 10mV) | ||||||||||
電流 | ±(0.5% of reading + 30mA) | ≤0.3% of reading +10mA | |||||||||||
記憶 | 回調儲存 | 5組文檔+1組掉電保存檔 | |||||||||||
定時器 | 功能 | 列表輸出每個檔位的輸出時長 | |||||||||||
時間設置 | 0.1秒-99999秒 | ||||||||||||
解析度 | 0.1秒 | ||||||||||||
供電電源 | 電壓 | 220V(1±10%) | |||||||||||
頻率 | 50Hz (1±5%) | ||||||||||||
工作環境 | 正常工作溫度 | 0℃- 40℃，濕度: < 90%RH | |||||||||||
參比工作溫度 | 20℃±8℃，濕度: < 80%RH | ||||||||||||
運輸環境溫度 | 0℃- 55℃，濕度: < 93%RH | ||||||||||||
開機后預熱時間 | ≥ 20分 | ||||||||||||
體積和重量 | 體積（W×H×D） mm | 162×111×243 | 162×111×243 | 162×111×275 | |||||||||
重量（kg） | 4.7 | 4.7 | 6.4 | ||||||||||
