TH6600L系列在3U的體積內集成了一臺15kW的電子負載，功能強大，能量能高效回饋到電網。

TH6600L系列利用主從模式支持并機，主動均流，功率最大擴展至480kW,內置函數發生器，可以自由產生任意波形，并可以通過USB接口導入LIST生成波形！具有高可靠性，高效的設置功能和豐富的測量功能。

TH6600L系列廣泛應用于大功率電池、汽車電子、綠色能源、高速測試等多個領域，是一款功能全面、性能優異、適應廣泛的產品系列！

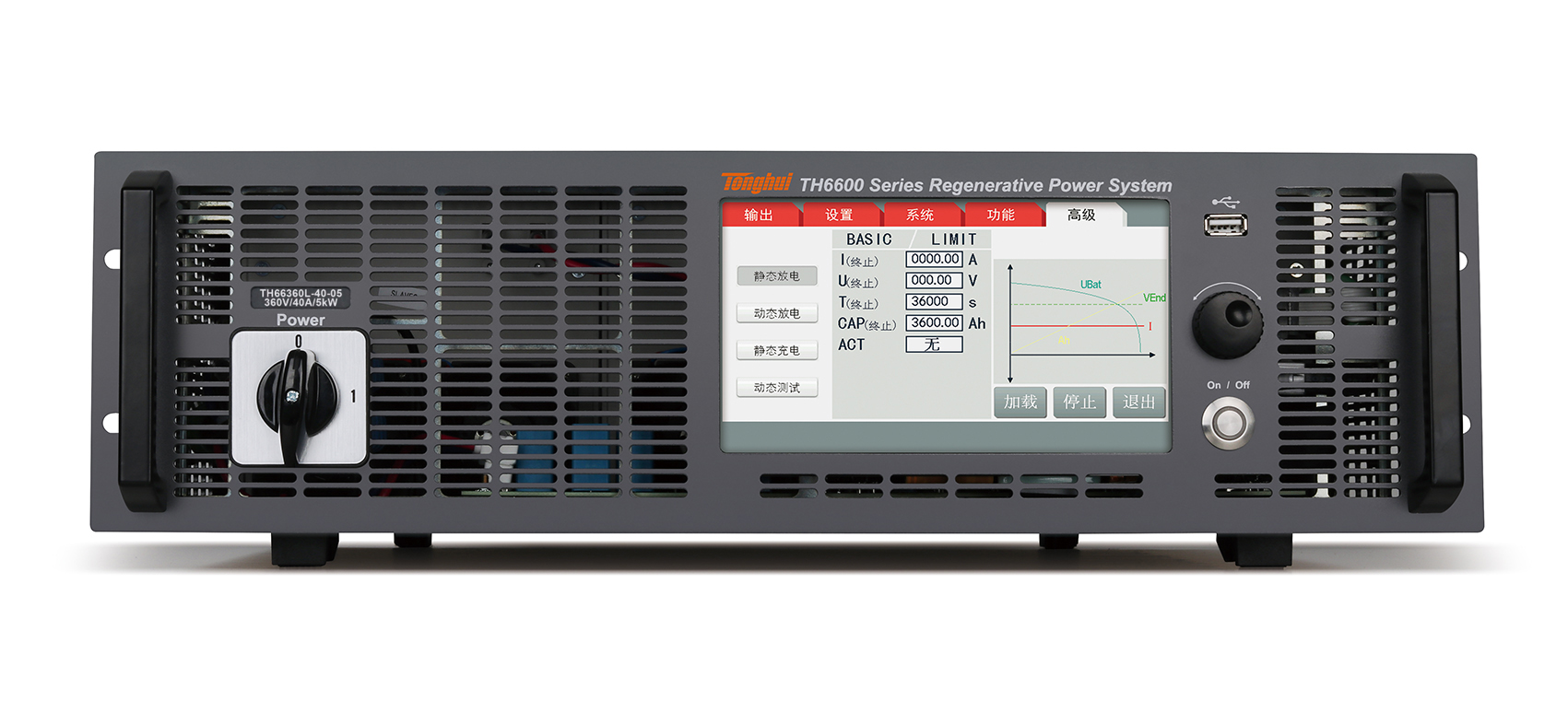

TH6600L系列采用7寸TFT 電容觸摸屏，具有獨特的人際交互體驗，顯示信息更豐富，設置參數更方便，并且具有多CPU處理架構，使用戶響應更及時。具有標準3U高、19英寸機架寬度，方便客戶組建自己的測試系統！

快速選型

■    研發和設計驗證通用測試

■    新能源：太陽能電池，新動力汽車，電動自行車

■    生產線工作臺常規測試、維修

■    自動化設備集成測試

■    太陽能光伏模擬測試

■    教學實驗室

■    LED測試

■    汽車線束可靠性測試

■    超級電容放電及容量測試

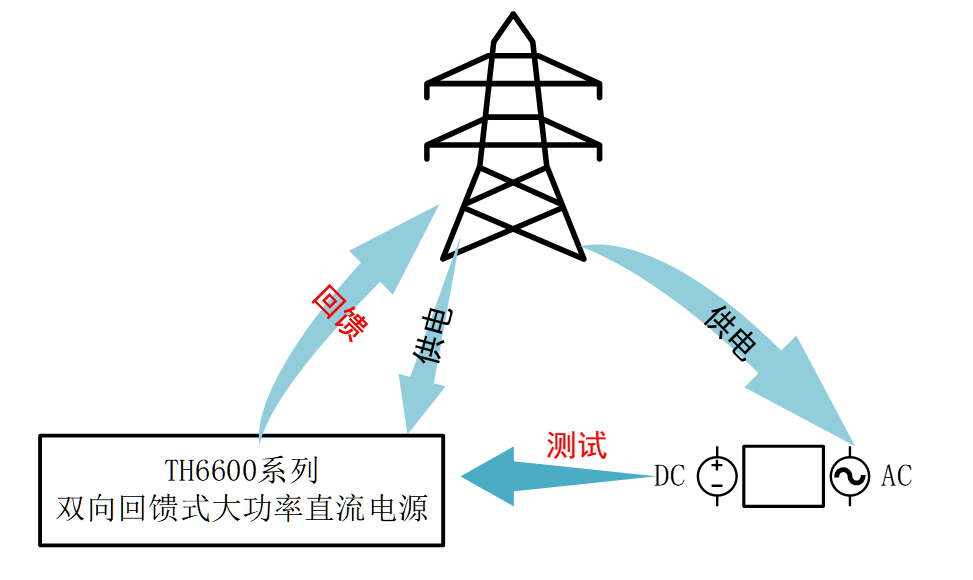

A.     回饋式能量吸收

TH6600L系列回饋式可編程大功率直流電子負載具有回饋式能量吸收功能，高達93%的能量回饋效率，可將電能直接返回用電網絡后直接利用，而非普通電源一樣直接以熱能消耗，大大降低了用戶的用電成本。

由于其直接電能反饋的特點，避免了熱能消耗帶來的儀器大體積、大熱量，以及為散發熱量而使用空調或其他制冷系統帶來的費用支出；同時也減少了噪音，避免了制冷過程中產生的溫室氣體或有害氣體對環境造成危害。

回饋式特點帶來的另一個好處是，單機可以以小體積實現大功率（3U高度標準尺寸功率可達15kW），從而大大節省了安放儀器所需的體積。

B.     主從模式并機，擴展輸入

由于單機輸入最大支持360A，功率最大支持15kW，對于更大功率或電流輸出，需要將多臺相同型號儀器并機輸出。

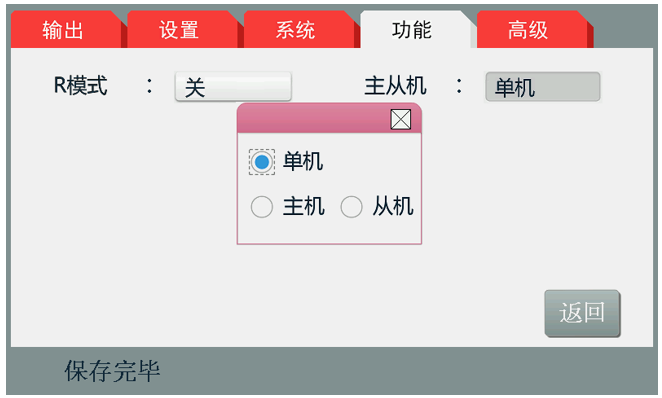

TH6600L系列支持以主機、從機模式并機，若多臺儀器并機時，需將其中一臺設定為主機，其余儀器均設定為從機，從而可通過主機控制所有從機，此時整個并機系統可看作單臺儀器操作。

主從模式并機支持1臺主機、最多15臺單機，合計16臺。

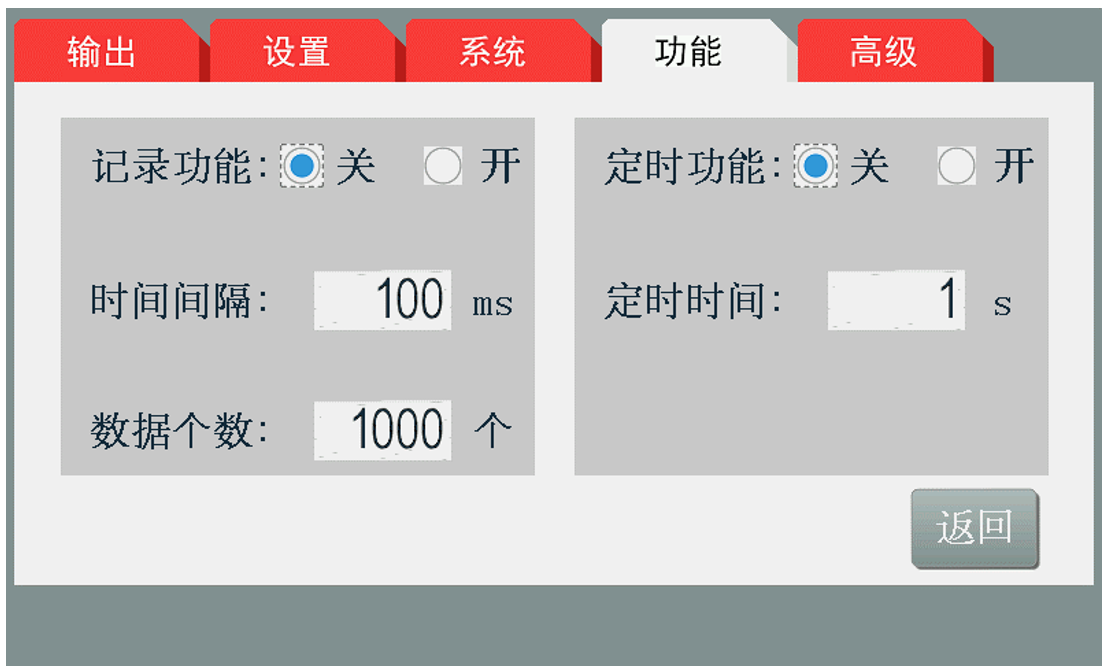

C.     數據記錄功能、定時功能

在測試產品過程中，通常需要將產品測量參數實時記錄，用于產品質量分析或測試結果回溯。

TH6600L系列內置的數據記錄功能支持以時間間隔、設定記錄數或定時方式，將儀器當前測量的電壓、電流、功率、電阻等記錄至緩存，并將測試結果自動保存至外接U盤上，保存文件格式為CSV。

定時功能支持以倒計時方式切斷儀器輸出/輸入。

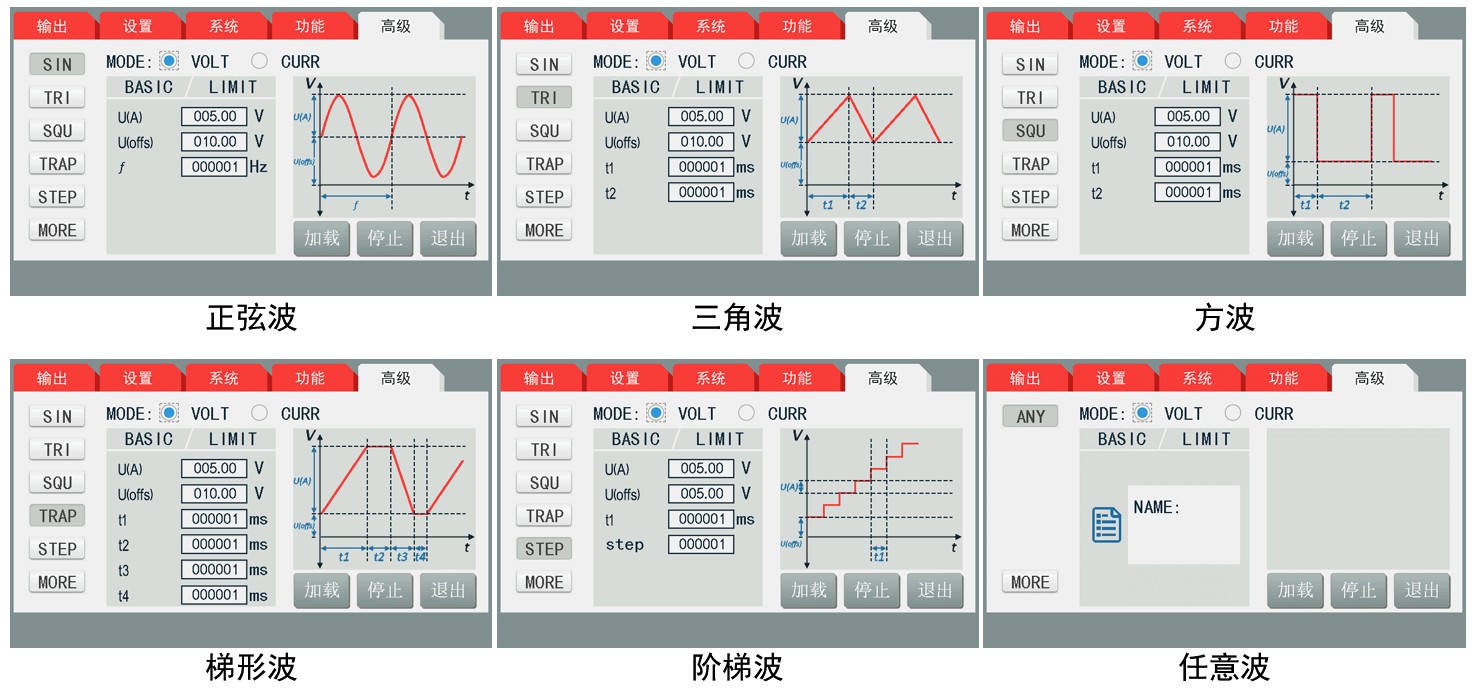

F.      內置函數發生器

TH6600L系列內置了真實函數發生器，應用于輸出電壓或輸出電流。

儀器內置了正弦波、三角波、方波、梯形波等標準波形，可隨時調用并輸出。

儀器支持測試序列或任意信號發生器生成更復雜的函數信號，這些函數信號可分成99組序列，用于研發和產品的測試。生成的函數信號和序列可存儲至U盤，方便調用。

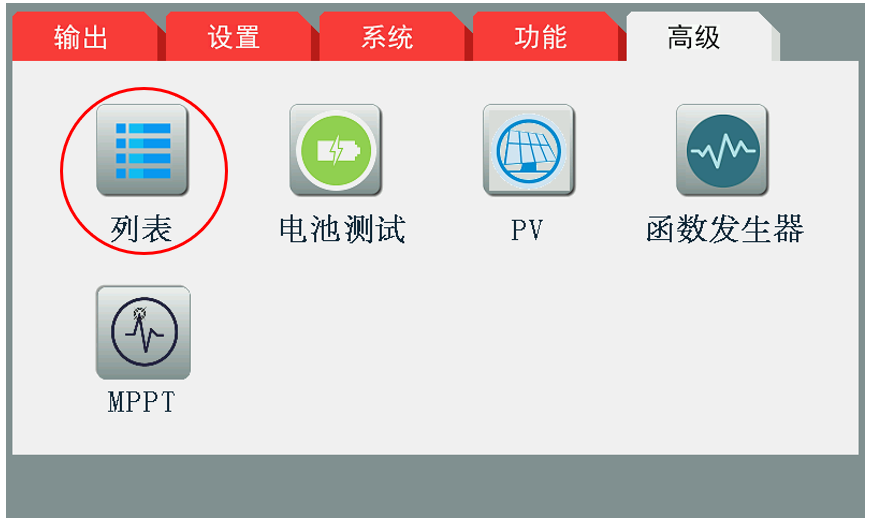

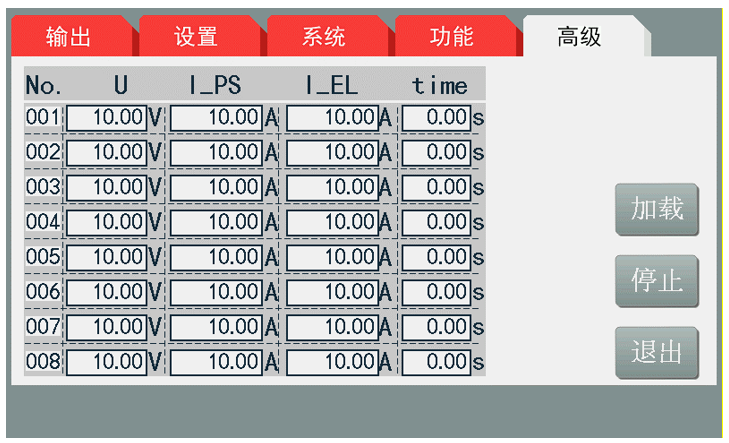

G.     高級功能：列表測試

        TH6600L系列高級功能支持列表測試，對于需要復雜的測試步驟，可通過列表測試序列進行。

        列表測試支持源/載電壓、源電流、載電流及時間設置，最多可設置99組測試序列，測試序列可生成任意波文件供函數信號發生器調用。

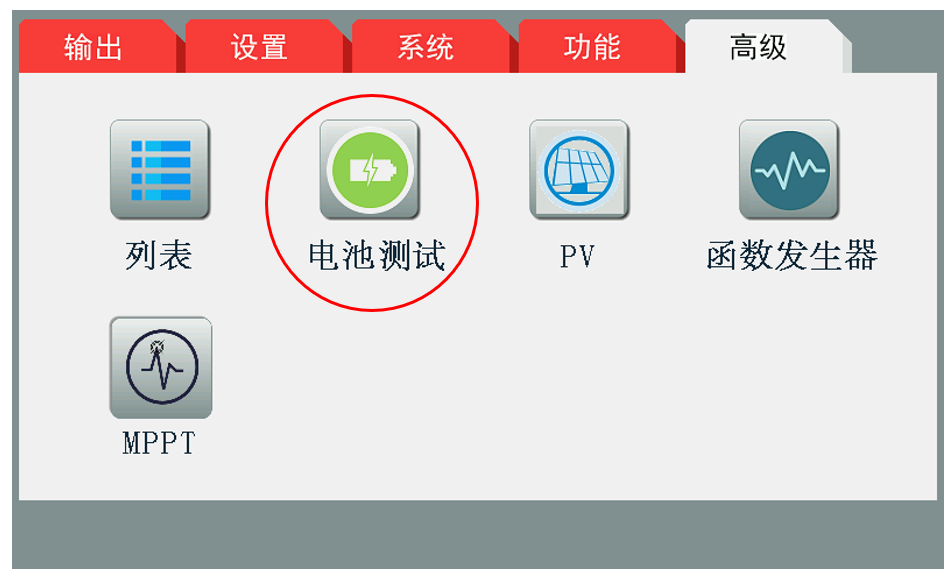

H.     高級功能：電池測試

TH6600L系列高級功能支持電池或超級電容測試，集成了2種測試方法。

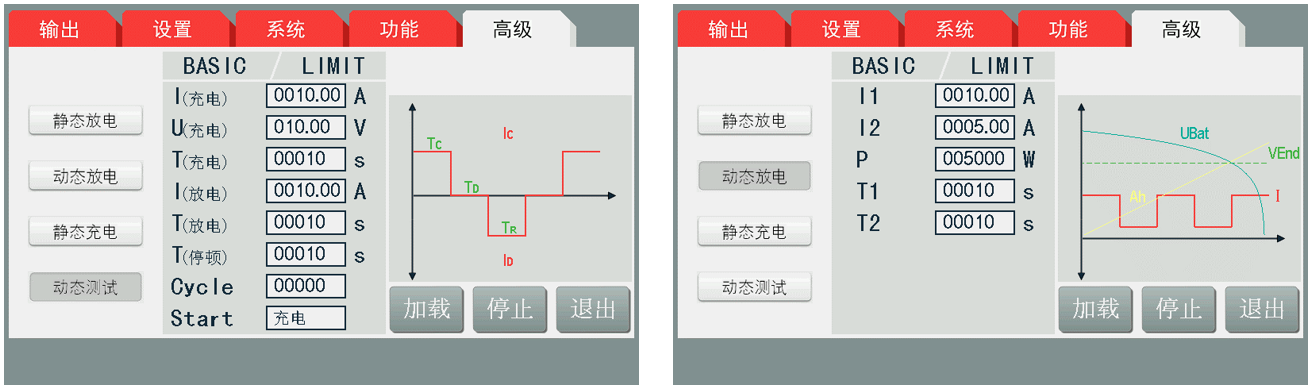

1.     靜態測試

        靜態測試放電過程以及容量

2.     動態測試

        測試動態放電、動態測試，可測試電池動態特性

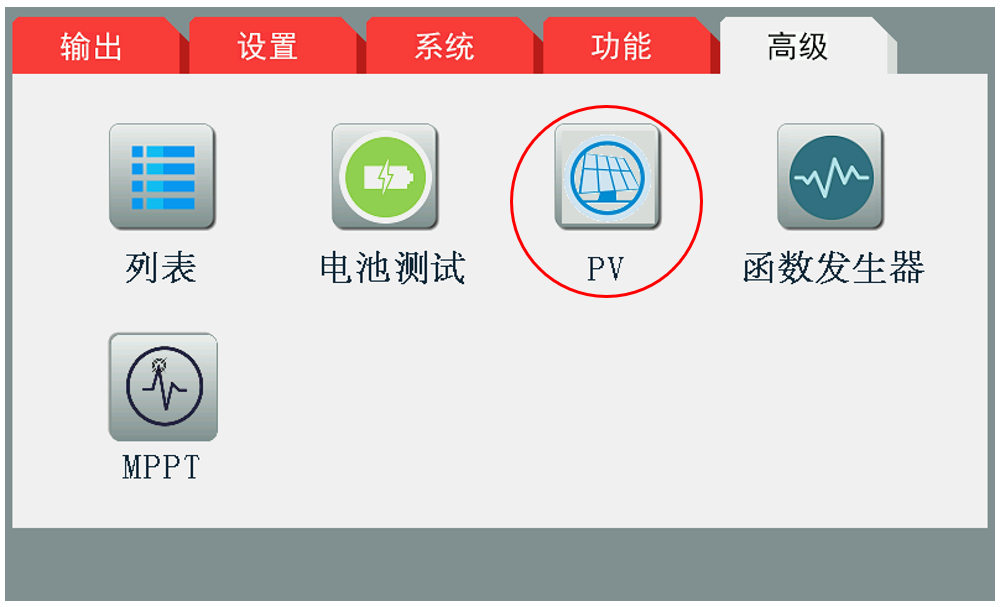

I.        高級功能：PV測試

TH6600L系列高級功能支持光伏PV測試功能，簡易測試光伏面板PV功能。

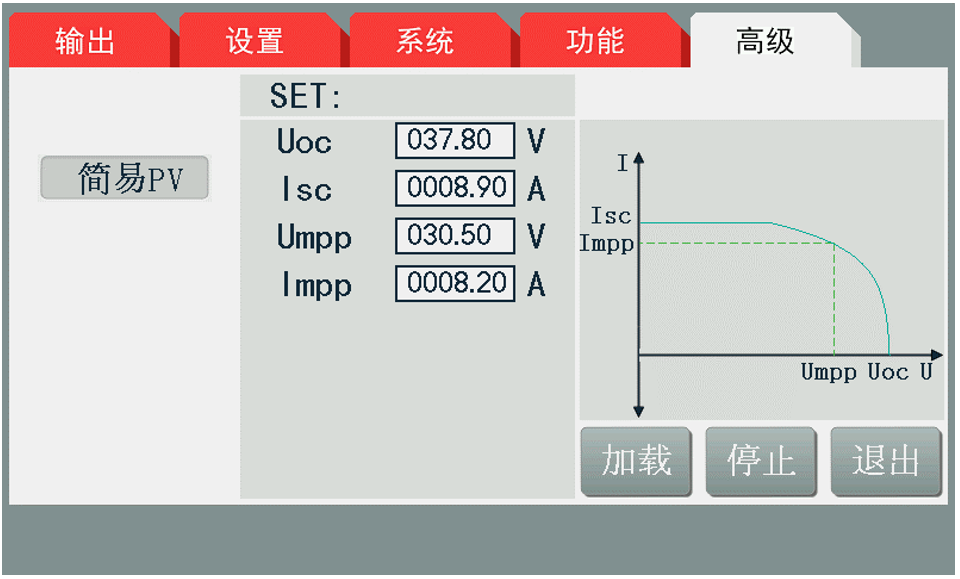

簡易PV測試相對簡單，僅需設置Uoc(開路電壓)、Isc(短路電流)、Umpp(最大功率點的電壓)以及Impp(最大功率點的電流)。

加載運行后可載界面任意時刻改動光照值,即能得到對應的輸出值。

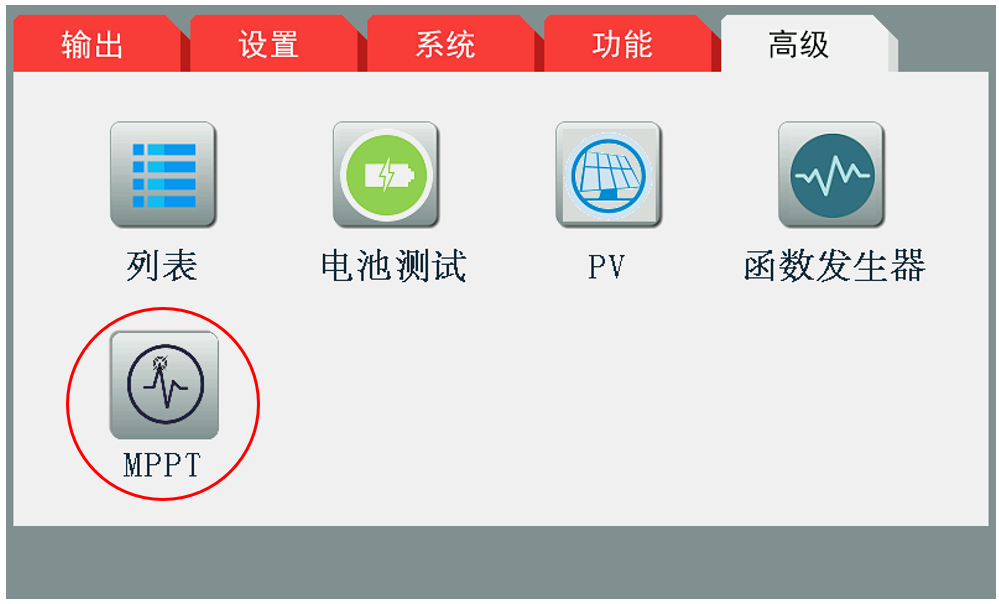

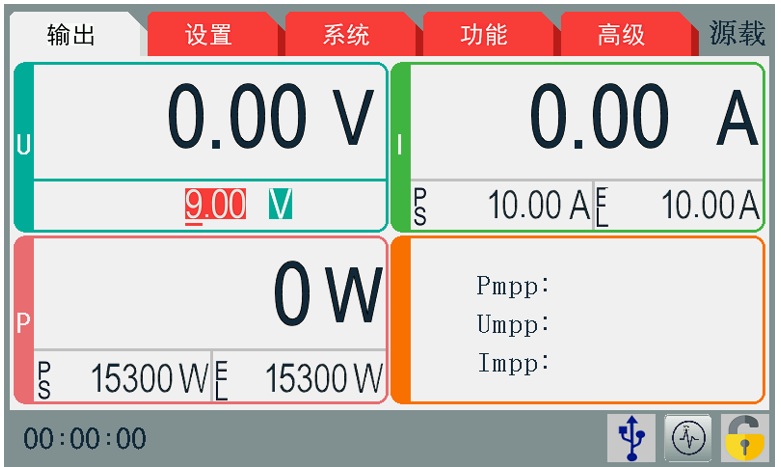

J.      高級功能：MPPT最大功率點追蹤測試

由于光伏簡易PV測試功能過于簡單，無法自動追蹤光伏最大功率點，TH6600L系列提供了高級MPPT功能，可自動追蹤光伏的最大功率點。

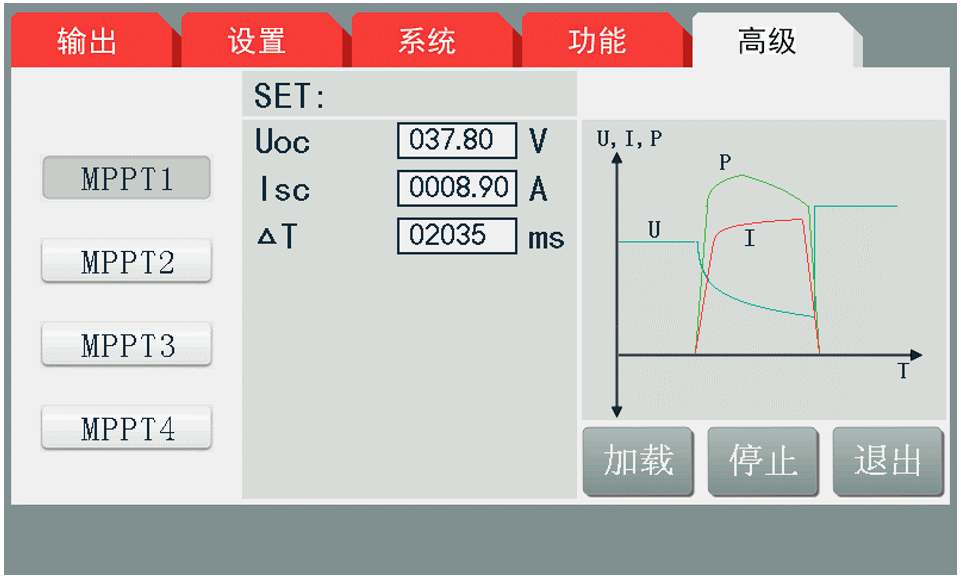

MPPT功能支持下列4種測試方式：

1.     MPPT1：查找最大功率點，查找到后停止

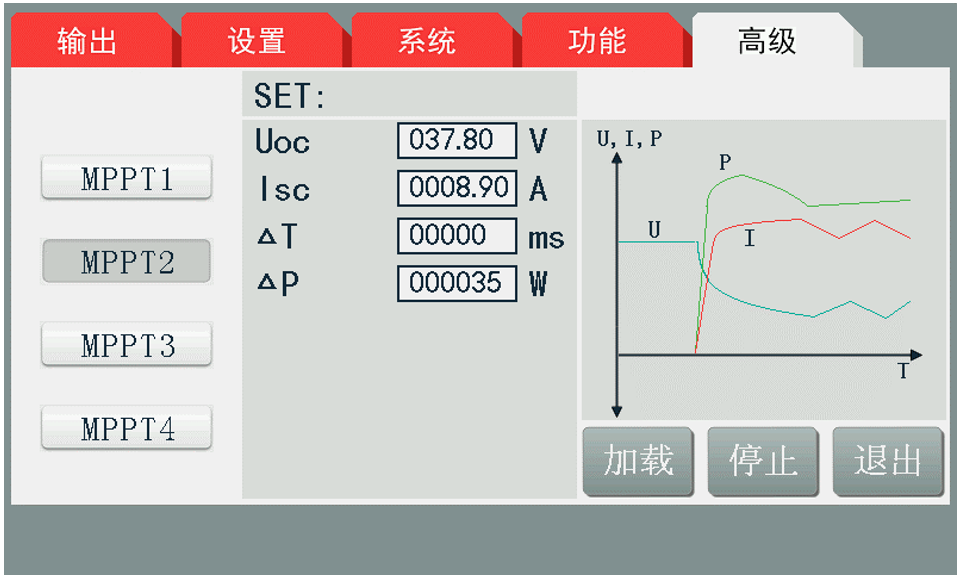

2.     MPPT2：快速查找最大功率點，查找到后根據設置值實時追蹤最大功率點

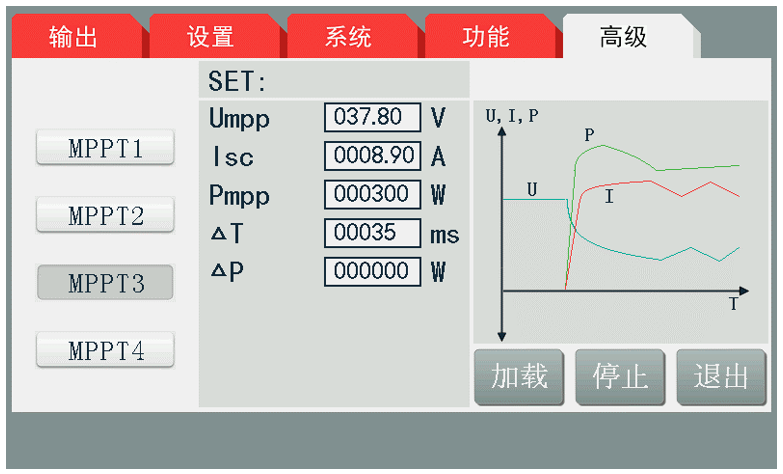

3.     MPPT3：根據輸入的最大功率點實時追蹤最大功率點

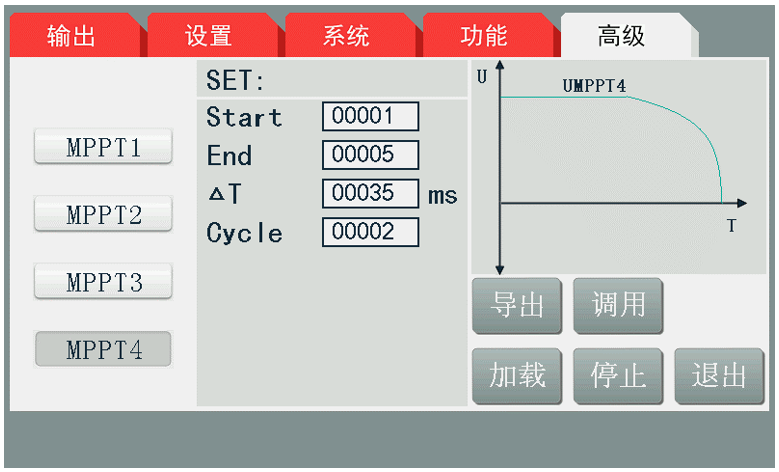

4.     MPPT4：讀取U盤中的相關.CSV文件查找客戶設定值中的最大功率點

加載運行后，即可得到對應的最大功率點
