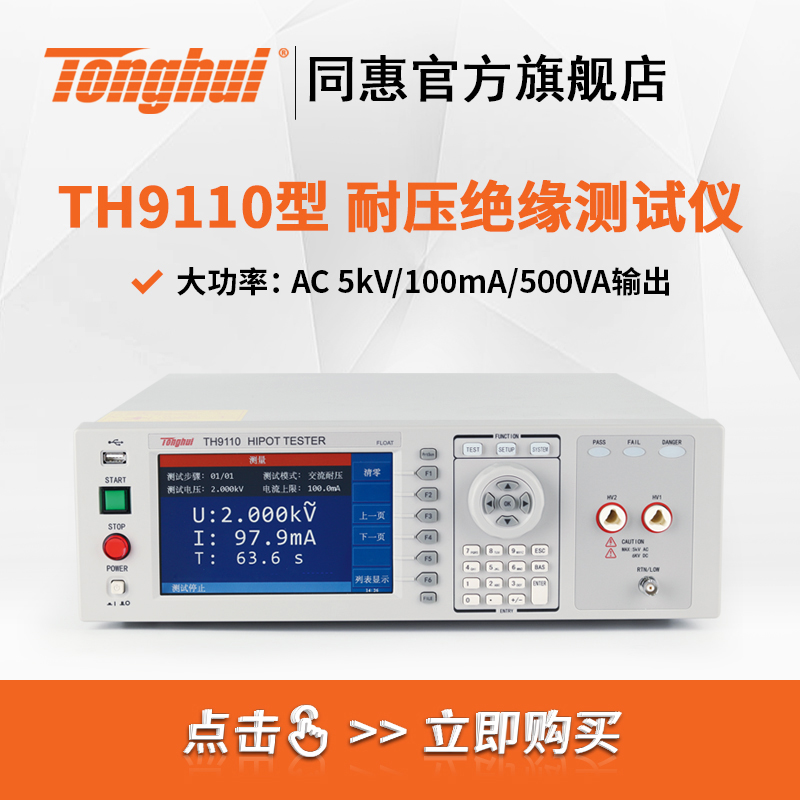

TH9110/TH9110A交直流耐壓/絕緣電阻測試儀是同惠多年電氣安規測試儀器設計的經驗，設計的具有500VA大功率，最大輸出交流5kV/100mA，符合大功率耐壓測試需求，以及符合EN50191的設備要求。

TH9110/TH9110A系列除了基本的交流、直流、絕緣電阻測試外，增加了崩潰電壓測試功能 ，可分析產品的擊穿點電壓，滿足特定客戶對產品高壓可靠性檢測的要求; 同時具有開短路檢測功能，解決了用戶在測試安規產品時的可靠性和準確性問題，提升測試可靠性度和效率。

為了客戶在使用安規測試儀時的安全著想，TH9110/

加清晰直觀，方便操作與判斷。同時浮地輸出設計、觸電保護功能等，更加確保了客戶即使在不小心接觸到高壓測試端的時候也不會被電擊傷害，保護操作人員的安全，操作時無大功率  后顧之憂。

功能特點

A.耐壓絕緣測試和電弧偵測(ARC)

耐壓不良是指在耐壓測試中，不得有電氣閃絡或絕緣破壞發生。現在耐壓絕緣測試已經成為各類絕緣材料測試的標準配備.但是,僅僅考慮到絕緣失效并不能完全解決產品安全問題,另一類現象,如今在耐壓測試中越來越得到重視,那就是放電,放電與絕緣能力之間具有極高的相關性，所以放電偵測不僅是重要的相關問題，更是控制產品質量的主要關鍵。

電弧放電 :

以下兩種情況會出現電弧放電現象

1. 當材料承受較高電壓，電場強度相對較大，電場強度大于氣體的電離能時，會讓材料表面氣體發生瞬時電離現象，此時會在材料表面形成打火并對材料形成溫升現象。長期的打火和溫升可能會造成材料的質變，進而導致絕緣劣化，使得電壓耐受程度下降，最終發生絕緣失效。

2. 被測件檢測點間距過小時,在被測件兩端施加較高電壓，檢測點兩端空間里的空氣會被電離，形成打火現象，也就是拉弧現象。

由于拉弧現象產生高頻的瞬時放電，如圖1，是在測試過程中產生了一個高頻電流信號，此高頻信號大于正常測試信號，因此會造成誤判，因此，電弧偵測（ARC）功能是用高頻電量量測的方式偵測，一方面可以判斷出材料絕緣新能是否有不良，另一方面又可以防止誤判。

B.超強安全設計 – 浮地輸出功能 / 觸電保護功能

安規測試的目的是為了保護產品用戶的安全，而當操作人員在操作儀器時，也需要儀器的保護設計。TH9110/A設計了二種保護安全設計供選擇，分別為浮地輸出和觸電保護功能。

浮地輸出功能：

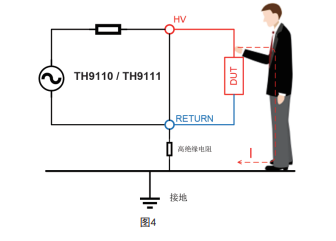

如圖4，當人體不小心接觸到測試高壓端時，高壓電路的低端（RETURN）并未接地，而是和地線隔離，相當于接入了一個高絕緣的電阻，因此通過人體的電流不會大于3.5mA，從而保證了測試人員的安全。

本設計符合EN50191 設備安全標準。

觸電保護功能：

如圖5，當操作人員觸電時，電流表分別測得不同數值，經過人體的電流I3= i2-i1, 當 i3過高時，即判定為觸電，會立即切斷輸出，保障用戶的安全。

C.耐壓絕緣測試和電弧偵測功能ARC

耐壓不良是指在耐壓測試中，不得有電氣閃絡或絕緣破壞發生。現在耐壓絕緣測試已經成為各類絕緣材料測試的標準配備.但是,僅 僅考慮到絕緣失效并不能完全解決產品安全問題,另一類現象,如今在耐壓測試中越來越得到重視,那就是放電,放電與絕緣能力之間 具有極高的相關性，所以放電偵測不僅是重要的相關問題，更是控制產品質量的主要關鍵。

電弧放電 :以下兩種情況會出現電弧放電現象1.當材料承受較高電壓，電場強度相對較大，電場強度大于氣體的電離能時，會讓 材料表面氣體發生瞬時電離現象，此時會在材料表面形成打火并對材料形成溫升現 象。長期的打火和溫升可能會造成材料的質變，進而導致絕緣劣化，使得電壓耐受 程度下降，最終發生絕緣失效。2.被測件檢測點間距過小時,在被測件兩端施加較高電壓，檢測點兩端空間里的空氣會被電離，形成打火現象，也就是拉弧現象。

由于拉弧現象產生高頻的瞬時放電，如圖1，是在測試過程中產生了一個高頻電流信號，此高頻信號大于正常測試信號，因此會造 成誤判，因此，電弧偵測（ARC）功能是用高頻電量量測的方式偵測，一方面可以判斷出材料絕緣新能是否有不良，另一方面又可以防止誤判。

D.開短路偵測功能OSC

在耐壓測試過程中由于被測件接觸點氧化、測試線損壞等，會發生開路現象，會導致不良品誤判為良品 ; 同時被測件損壞或者被 測端間距太小導致測試線短路現象，儀器可提早得知并篩選，減少對治具設備的傷害，節省測試成本。 一般耐壓測試產品皆呈電容性，可等效為一個電容CDUT。

E. 絕緣崩潰檢測

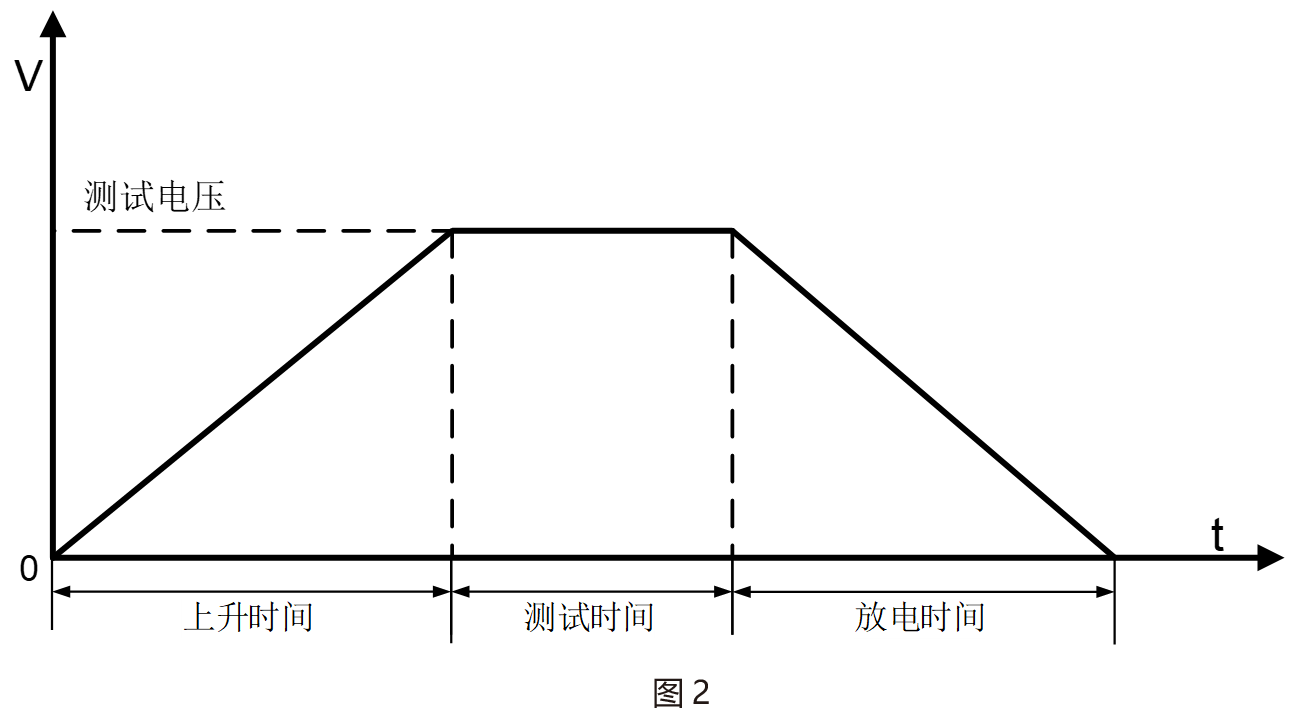

常規測試耐壓，如圖2所示，只是設定了上升時間和測試電壓值，如果在測試時間內，被測件出現擊穿現象，則判斷耐壓不良，直接切斷測試電壓。因此，常規耐壓檢測僅能判斷在指點電壓下耐壓是否合格。

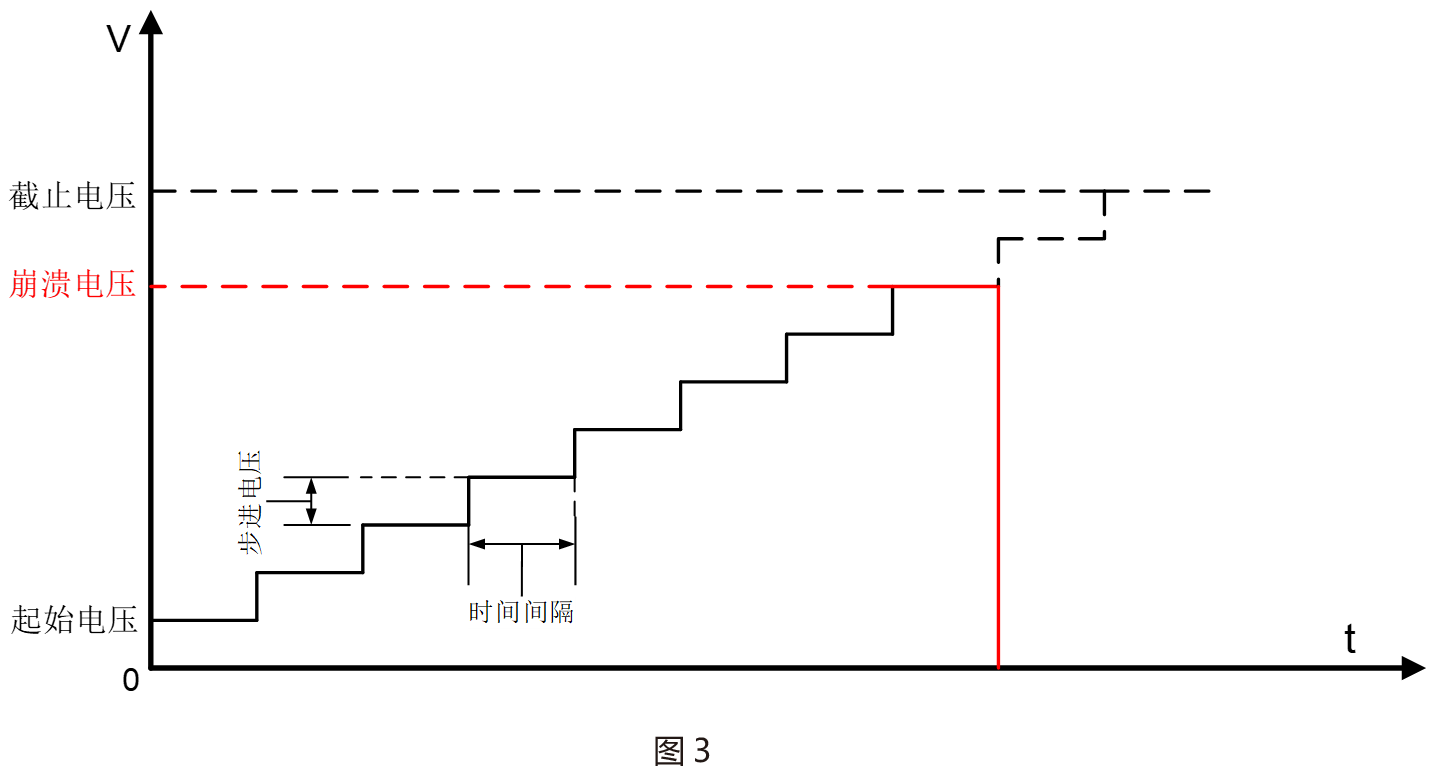

有些被動組件或者材料，需要檢測其高壓耐受程度，并得出準確的奔潰電壓值，那么常規的耐壓檢測方法就無能為力了。因此TH9110系列增加了一個崩潰電壓檢測功能，如圖3所示：

由圖可見，崩潰電壓測試功能是根據設定爬升的起始電壓、結束電壓、電壓步進及時間間隔，逐漸對被測件進行測量，當被測件出現耐壓絕緣不良的現象后，自動保存此時的電壓值即為崩潰電壓；如果電壓值爬升到截止電壓，被測件仍未出現崩潰現象，則可以重新設置截止電壓等，進行進一步分析，直至得到正確的奔潰電壓值。因此，奔潰電壓測試模式，可以對被測件進行分析，研究人員由此可針對組件絕緣較弱的部份進行改善。

F. OFFSET（底數清零）

在測試之前，由于儀器工作環境和測試線纜放置位置變化的原因，儀器空載測試時可能會出現一些底數,對要求精確測量的客戶， 可將此底數清零已保證測試精度。

■ 變壓器

電源變壓器需要檢驗主絕緣是否合格，就是一次線圈、二次線圈之間，它們與鐵心、外殼之間的絕緣狀況。如果不合格，不但會危及變壓器本身及相連的其他電氣裝置損壞，還會對用電的設備和人員造成危險。

■ 發電機/馬達等繞線器件:

需求較高功率及漏電流產品耐壓測試與分析，如各類型電機定子、轉子等寄生電容較高的產品。

■ 電子元器件:

包含電容、線圈、鐵心、扼流圈、 濾波器等

■ 電氣產品

家用電器、信息產品、影音設備等

■ 非電氣產品

線材、不織布、絕緣材料等耐壓及絕緣阻抗測試

■ 新能源汽車

■ 自動化測試系統
