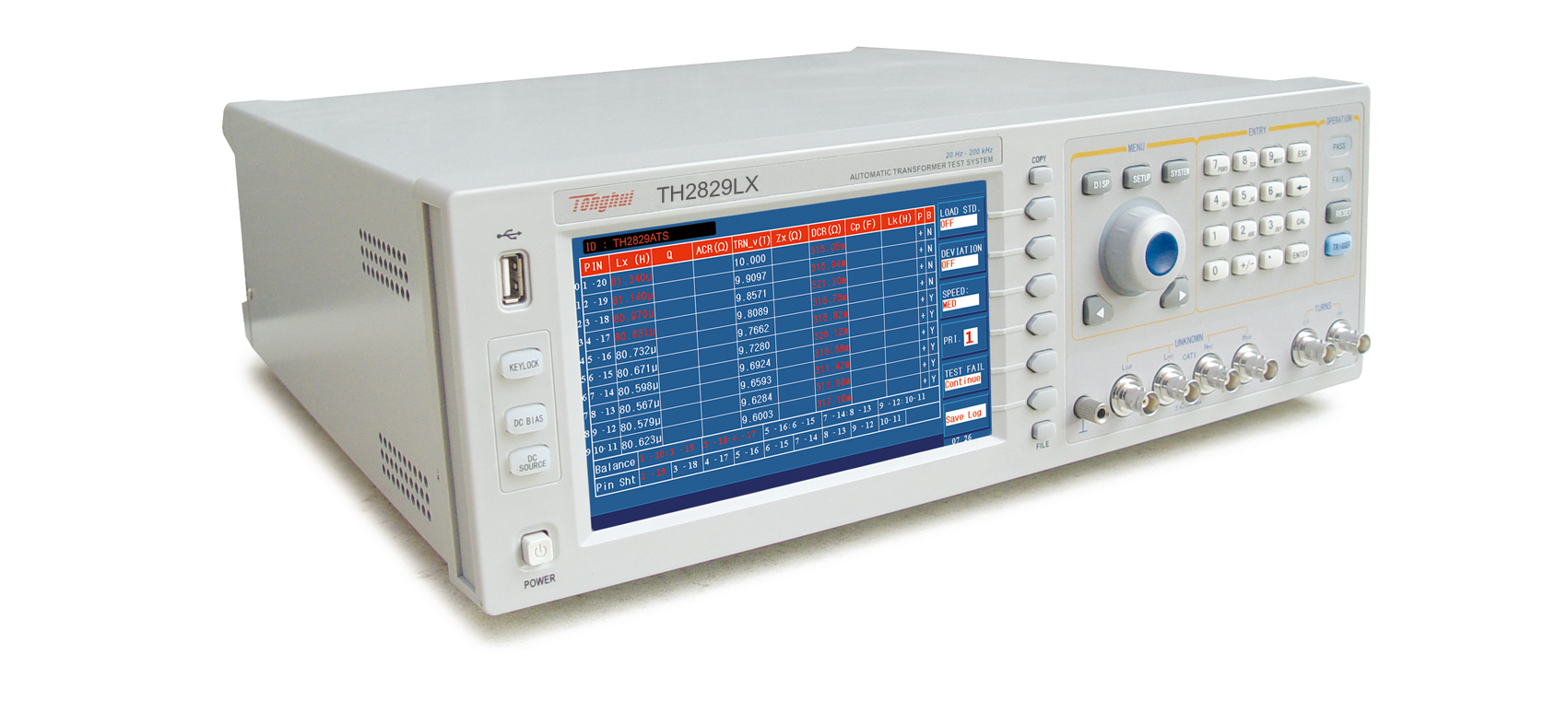

TH2829LX 自動變壓器測試系統(含同惠TH2829X自動變壓器測試系統軟件V2.0)
■ 測試腳位：20 PIN
■ 測試頻率：20Hz-200kHz,分辨率：0.5mHz
■ 信號電平：5mV-2Vrms(可選配2mV-10Vrms)
■ 測試速度：最快13ms
■ 二極管正反向特性檢測
■ 改進的高圈數比和弱耦合變壓器測試能力
■ 改進的DCR測試能力
■ 單屏可容納全部掃描測試結果
■ 時間標記系統：可記憶文件設定、校準偏差與扣除時間
■ 選定的掃描參數進行多檔分選
■ 掃描治具繼電器自檢功能
■ 靈活的偏差扣除方式
■ 多種不良處理方式選擇
■ 單參數測試循環，對獨立繞組進行測試判斷
■ 增加安全性：管理員與操作員兩級密碼
■ 內置統計分析能力：Cpk,Cp,Ck等
■ 條形碼讀入直接調用設定文件，管理測試產品品種
■ 可選PC級儀器測試設定文件編程能力
■ 在線升級模式：USBHOST或RS232
■ 支持通過LAN接口實現多臺儀器組網
■ 向下兼容TH2818X/TH2819X參數設定文件
■ 存儲：內部：100組設定文件保存
■ 開關變壓器掃描測試、綜合特性分析。
■ 網絡變壓器掃描測試，綜合特性分析
■ 分立無源元件（電感L，電阻R，電容C）多路掃描測試
■ 繼電器驅動線包、觸點接觸電阻多路掃描測試
■ 多路直流電阻DCR掃描測試
■ 阻抗網絡多個無源器件綜合測試分析
產品型號 | TH2829LX | TH2829AX | TH2829AX-24 | TH2829AX-48 | TH2829NX | TH2829BX | TH2829CX | ||||||
測試腳位（PIN） | 20 | 20 | 24 | 48 | 72/96/120/144/168/192 | 20 | 20 | ||||||
測試頻率 | 20Hz—300kHz | 20Hz—500kHz | 20Hz—1MHz | ||||||||||
顯示 | 7英寸 TFT LCD顯示器800×RGB×600 | ||||||||||||
LCR功能 | 可聯系業務員選購永久開通 | ||||||||||||
變壓器測試參數 | 圈數比 | 圈數 | 相位 | 電感 | 電容 | 漏感 | 品質因數 | 交流電阻 | 直流電阻 | 平衡 | 引腳短路 | 二極管正反向 | |
Turn Ratio | Turns | Phase | L | C | Lk | Q | ACR | DCR | Balance | Pin Short | Diode P/N | ||
LCR測試參數 | |Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk | ||||||||||||
基本測量準確度 | LCRZ | 0.05% | |||||||||||
DCR、圈數比 | 0.1% | ||||||||||||
信號源輸出阻抗 | 10Ω、30Ω、50Ω、100Ω | ||||||||||||
測試速度 (ms/次) | 13ms,90ms，370ms | ||||||||||||
AC信號電平 | 5mVrms— 2Vrms(變壓器測試，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms | ||||||||||||
DC偏置電壓源 | ------ | 0V— ±10V；0mA— ±100mA | |||||||||||
DC偏置電流源 | 0 - ±1A選件（選件TH2901），0 -±2A（選件TH2902） | ||||||||||||
DC恒定電流源 | 0mA— ±120mA用于二極管正向特性測試 | ||||||||||||
二極管測試 | 正向測試電壓 | 0—9.9999V | |||||||||||
反向測試電流 | 0—99.999mA | ||||||||||||
比較器 | 10檔分選,PASS/FAIL指示,檔計數功能 | ||||||||||||
存儲 | 內部：100組設定文件保存；U盤：500組設定文件、CSV格式測試數據、GIF格式圖像 | ||||||||||||
