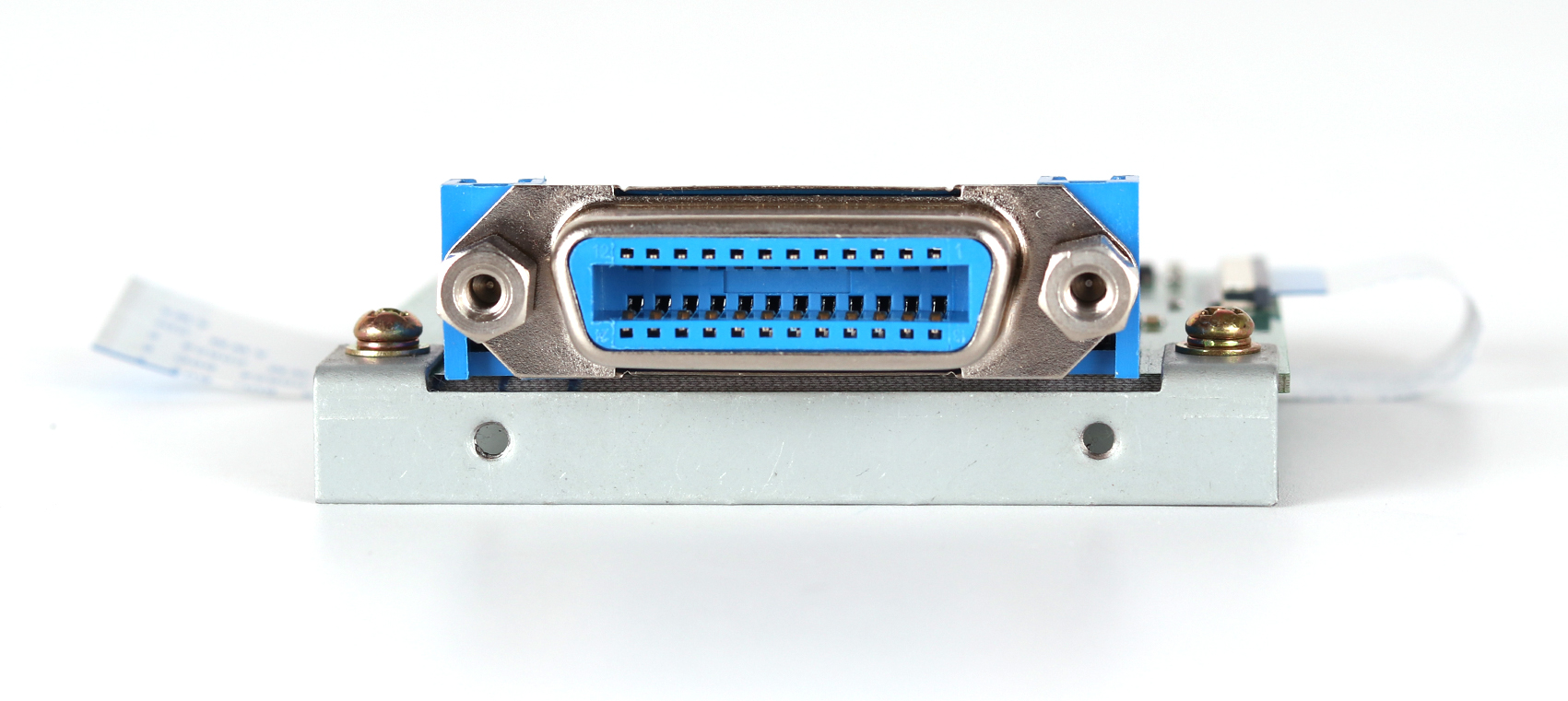

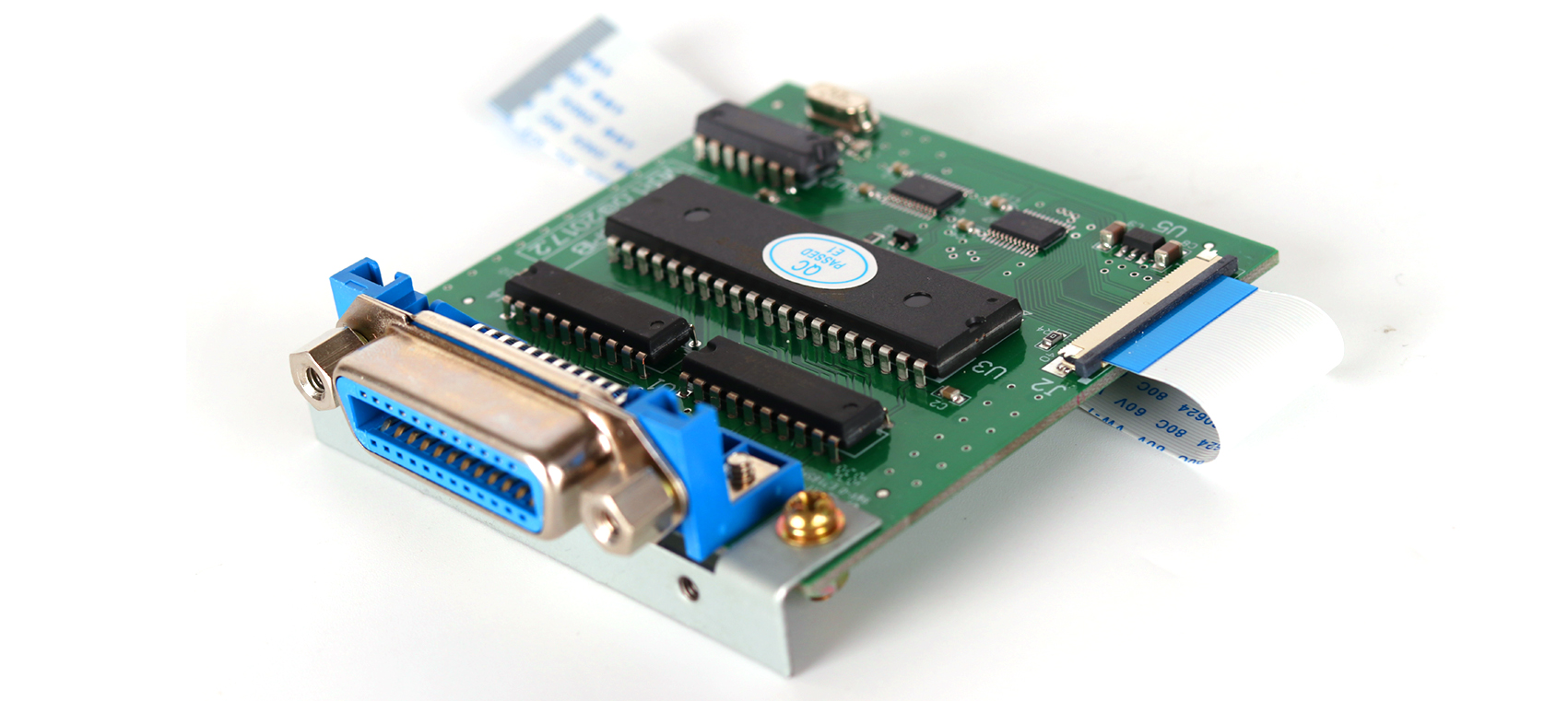

TH2838-GPIB TH2838 GPIB板
性能特點
■ 適用于TH2838系列
| 產品型號 | TH2838 | TH2838H | TH2838A | |||||||
| 測試信號源 | ||||||||||
| 信號源輸出阻抗 | 100Ω， ±1% @1kHz | |||||||||
| 測試頻率 | 范圍 | 20Hz-2MHz | 20Hz-1MHz | |||||||
| 設置步進 | 20.0000Hz - 99.9999Hz 1mHz | |||||||||
| 100.000Hz - 999.999Hz 10mHz | ||||||||||
| 1.00000kHz - 9.99999kHz 100mHz | ||||||||||
| 10.0000kHz - 99.9999kHz 1Hz | ||||||||||
| 100.000kHz - 999.999kHz 10Hz | ||||||||||
| 1.00000MHz - 2.00000MHz 100Hz | ||||||||||
| AC測試信號模式 | 額定值(ALC OFF)：設定電壓為測試端開路時Hcur電壓設定電流為測試端短路時從Hcur流出電流恒定值(ALC ON)： 保持DUT上電壓與設定值相同 保持DUT上電流與設定值相同 | |||||||||
| AC信號 | 電壓范圍 | 5mVrms -- 2Vrms | F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms | 5mVrms -- 2Vrms | ||||||
| 分辨率 | 5mVrms -- 0.2Vrms 100μVrms | |||||||||
| 0.2Vrms -- 0.5Vrms 200μVrms | ||||||||||
| 0.5Vrms -- 1Vrms 500μVrms | ||||||||||
| 1Vrms -- 2Vrms 1mVrms | ||||||||||
| 2Vrms -- 5Vrms 2mVrms | ||||||||||
| 5Vrms -- 10Vrms 5mVrms | ||||||||||
| 10Vrms -- 20Vrms 10mVrms | ||||||||||
| 電流范圍 | 50μArms -- 20mArms | 50μArms --100mArms | 50μArms -- 20mArms | |||||||
| 分辨率 | 50μArms -- 2mArms 1μArms | |||||||||
| 2mArms -- 5mArms 2μArms | ||||||||||
| 5mArms -- 10mArms 5μArms | ||||||||||
| 10mArms -- 20mArms 10μArms | ||||||||||
| 20mArms -- 50mArms 20μArms | ||||||||||
| 50mArms--100mArms 50μArms | ||||||||||
| Rdc測試 | 電壓范圍 | 100mV — 2V | ||||||||
| 分辨率 | 100μV | |||||||||
| 電流范圍 | 0mA— 20mA | |||||||||
| 分辨率 | 1μA | |||||||||
| DC偏置 | 電壓范圍 | 0V — ± 10V | 0V — ± 40V | 0V — ± 10V | ||||||
| 分辨率 | 0V -- 5V 100μV | |||||||||
| 5V -- 10V 1mV | ||||||||||
| 10V -- 20V 2mV | ||||||||||
| 20V -- 40V 5mV | ||||||||||
| 電流范圍 | 0mA— ± 100mA | |||||||||
| 分辨率 | 0 A -- 50mA 1μA | |||||||||
| 50mA -- 100mA 10μA | ||||||||||
| 電壓源 | 電壓范圍 | ------ | -10V -- 10V | ------ | ||||||
| 分辨率 | ------ | 1mV | ------ | |||||||
| 電流范圍 | ------ | -45mA -- +45mA | ------ | |||||||
| 輸出阻抗 | ------ | 100Ω | ------ | |||||||
| 顯示器 | ||||||||||
| 尺寸/類型 | 7英寸 (對角線)TFT LCD顯示器 | |||||||||
| 比例 | 16：9 | |||||||||
| 分辨率 | 800×RGB×480 | |||||||||
| 測量功能 | ||||||||||
| 測試參數 | Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc | |||||||||
| 數學功能 | A(X+B)+C， X為測試參數，A、B、C為輸入參數 | |||||||||
| 等效電路 | 串聯、并聯 | |||||||||
| 偏差測量 | 與標稱值的絕對偏差Δ，與標稱值的百分比偏差Δ% | |||||||||
| 校準功能 | 開路OPEN、短路SHORT、負載LOAD | |||||||||
| 量程選擇 | 自動AUTO、手動HOLD | |||||||||
| 量程 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15檔 | ||||||||
| Rdc | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15檔 | |||||||||
| 觸發模式 | INT、MAN、EXT、BUS | |||||||||
| 觸發延遲 | 0 s -- 999 s，分辨率100us | |||||||||
| 測試端配置 | 四端對 | |||||||||
| 測試電纜長度 | 0m, 1m, 2m, 4m | |||||||||
| 測量平均 | 1-255次 | |||||||||
| 測量時間(ms) | 速度模式 | 20Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 2MHz | ||
| FAST | 330 | 100 | 20 | 7.7 | 5.7 | 5.6 | 5.6 | |||
| MED | 380 | 180 | 110 | 92 | 89 | 88 | 88 | |||
| LONG | 480 | 300 | 240 | 230 | 220 | 220 | 220 | |||
| 測量顯示范圍 a 1×10-18； E 1×1018 | ||||||||||
| Cs, Cp | ±1.000000 aF -- 999.9999 EF | |||||||||
| Ls,Lp | ±1.000000 aH -- 999.9999 EH | |||||||||
| D | ±0.000001 -- 9.999999 | |||||||||
| Q | ±0.01 -- 99999.99 | |||||||||
| R, Rs, Rp, X, Z, Rdc | ±1.000000 aΩ -- 999.9999 EΩ | |||||||||
| G,B,Y | ±1. 000000 aS -- 999.9999 ES | |||||||||
| Vdc | ±1.000000 aV -- 999.9999 EV | |||||||||
| Idc | ±1.000000 aA -- 999.9999 EA | |||||||||
| θ r | ±1.000000 a rad -- 3.141593 rad | |||||||||
| θ d | ±0.0001 deg -- 180.0000 deg | |||||||||
| Δ% | ±0.0001% -- 999.9999% | |||||||||
| t | 無 | |||||||||
| Turn Ratio (待擴展) | ±0.000000 -- 1000.000 | |||||||||
| 基本測量準確度 | 0.05%(詳見說明書) | |||||||||
| 列表掃描 | ||||||||||
| 掃描點數 | 最多201點 | |||||||||
| 掃描參數 | 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 | |||||||||
| 第二掃描參數 | 無、量程方式、測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流、直流源電壓。注：已選擇的第一掃描參數參數不能再選為第二掃描參數。 | |||||||||
| 觸發模式 | 順序SEQ | 當一次觸發后，在所有掃描點測量。/EOM/INDEX只輸出一次。 | ||||||||
| 步進STEP | 每次觸發執行一個掃描點測量。每點均輸出/EOM/INDEX，但列表掃描比較器結果只在最后的/EOM才輸出。 | |||||||||
| 列表掃描比較器 | 可為每個掃描點設置一對下限和上限。可選擇：通過第一掃描參數判斷/通過第二參數判斷/不用于每一極限。 | |||||||||
| 列表掃描時間標記 | 在順序模式中，將觸發點設定為0時，通過定義時間就可在每個測量點記錄測量開始的時間。 | |||||||||
| 圖形掃描分析 | ||||||||||
| 掃描點數 | 51、101、201、401、801點可選 | ------ | ||||||||
| 掃描軌跡 | 主/副參數可選擇 | ------ | ||||||||
| 顯示范圍 | 自動、鎖定 | ------ | ||||||||
| 坐標標尺 | 對數、線性 | ------ | ||||||||
| 掃描參數 | 頻率、ACV、ACI、DCV BIAS/DCI BIAS、直流電壓源 | ------ | ||||||||
| 掃描結果顯示 | 主/副參數最大值/最小值、設定點主/副參數值 | ------ | ||||||||
| 掃描圖形存儲 | 掃描圖形可存儲于儀器內部FLASH、外部USB存儲器或上傳上位機。 | ------ | ||||||||
| 比較器 | ||||||||||
| Bin分檔 | 主參數 | 9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT | ||||||||
| 副參數 | HIGH、IN、LOW | |||||||||
| Bin極限設置 | 絕對值、偏差值、百分偏差值 | |||||||||
| Bin計數 | 0 -- 999999 | |||||||||
| PASS/FAIL指示 | 滿足主參數為9 BIN之一、副參數為IN，前面板PASS燈ON，否則FAIL ON | |||||||||
| 測量輔助功能 | ||||||||||
| 數據緩沖存儲功能 | 201個測量結果可分批讀取 | |||||||||
| 保存/調用功能 | 40組儀器內置非易失存儲器測試設定文件500組儀器USB存儲器測試設定文件/截屏圖形/記錄文件 | |||||||||
| 鍵盤鎖定功能 | 可鎖定前面板按鍵 | |||||||||
| 接口 | ||||||||||
| USB HOST端口 | 通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或條形碼掃描 | |||||||||
| USB DEVICE端口 | 通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB 2.0相符合，陰接頭用于連接外部控制器。 | |||||||||
| LAN | 10/100BaseT以太網，8引腳，兩種速度選擇 | |||||||||
| HANDLER接口 | 用于Bin分檔信號輸出 | |||||||||
| 外部DC BIAS控制 | 控制TH1778/TH1778S偏置電流源，最多一臺TH1778+5臺TH1778S (120A MAX) | |||||||||
| RS232C | 標準9針，交叉 | |||||||||
| GPIB (選件) | 24針D-Sub端口（D-24 類），陰接頭與IEEE488.1、2和SCPI兼容。 | |||||||||
基本準確度因子曲線：
注：測試信號電平： 0.3Vrms – 1Vrms
上部數值（黑體無括號的數值）適用于中速和慢速，下部數值（黑體括號中的數值）適用于快速。
