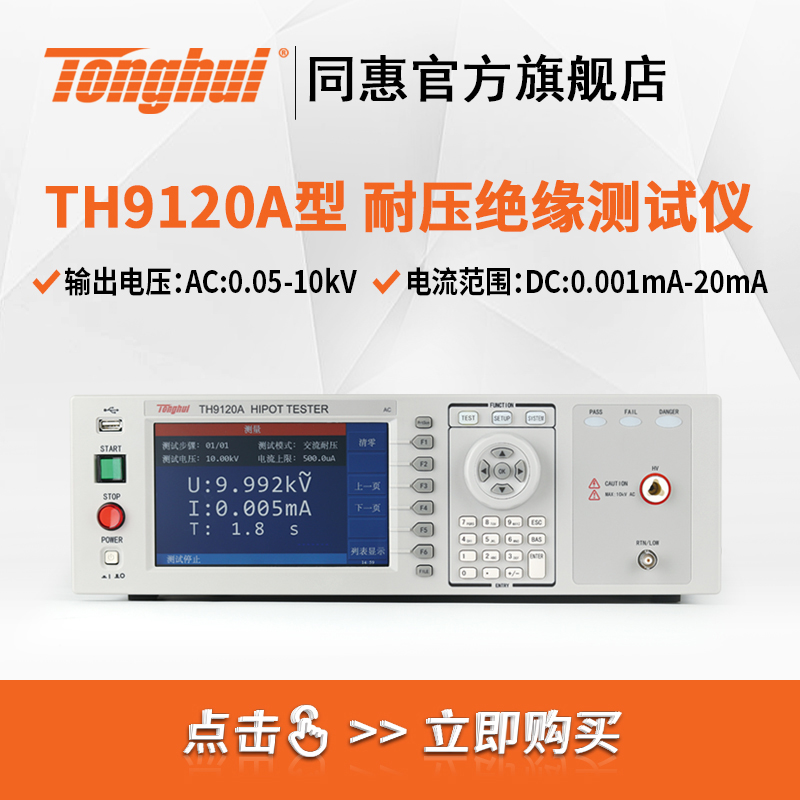

TH9120系列交/直流耐壓絕緣電阻測試儀是針對高壓光耦合器及高壓繼電器、高壓開關、PV模組等絕緣耐受力較高的器件提供高壓的耐壓測試與分析。

    在耐壓測試方面，輸出功率 AC：200VA（10kV/20mA），DC：120VA（12kV/10mA），因此可用來為高耐壓的定子、電機等設備做耐壓測試，也可以對零件做同樣的測試。在絕緣電阻測試方面，所能顯示范圍為 0.1MΩ- 50GΩ，測試電壓為 50V-5000V 可任意設定。在開短路檢測測試方面，可在進行高壓測試前，先判斷被測件是否可靠連接，再進行高壓測試。在顯示方面，所有的測試模式、時間、電壓、電流、電阻值、測試步驟等都在顯示器上顯示，另有列表顯示模式，顯示多步驟的設置及順序測試結果。

    儀器標配HANDLER（機械手接口）、RS-232、LAN、USB DEVICE、USB HOST；選配GPIB接口，無論是連接上位機、PLC、自動化系統都得心應手。一鍵截屏、一鍵記錄功能方便將測試結果保存至U盤可定制上位機軟件，操作更靈活，記錄更方便。

快速選型

功能特點

A.絕緣崩潰檢測

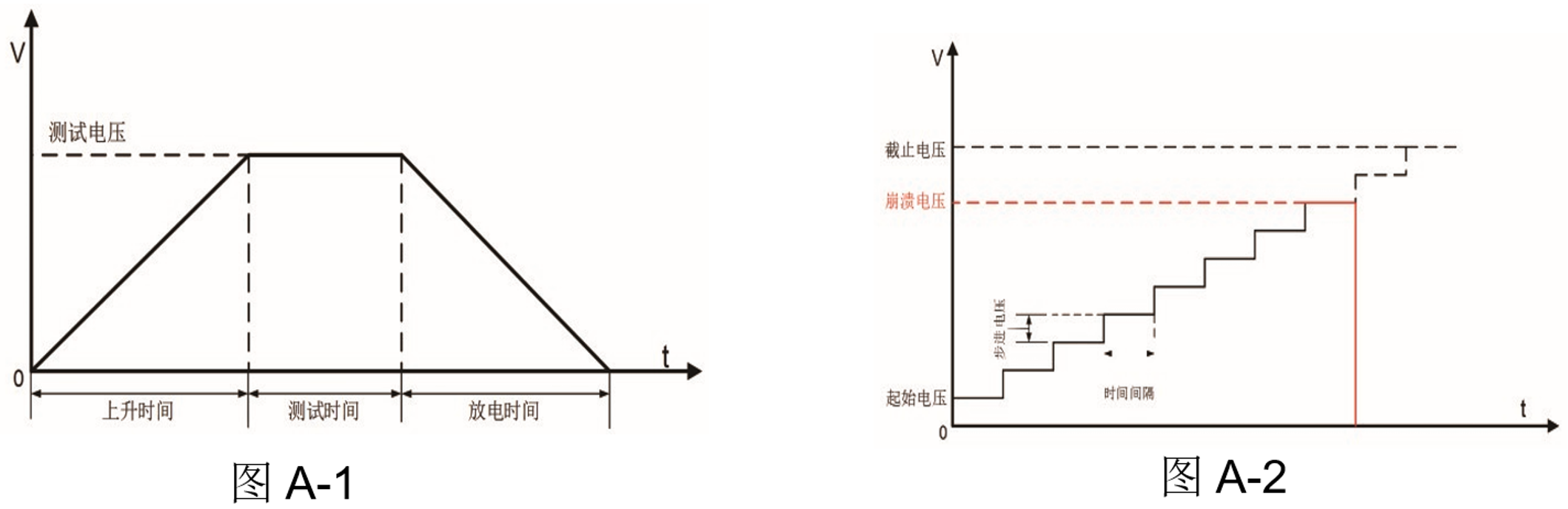

常規測試耐壓，如圖A-1所示，只是設定了上升時間和測試電壓值，如果在測試時間內，被測件出現擊穿現象，則判斷耐壓不良，直接切斷測試電壓。因此，常規耐壓檢測僅能判斷在指定電壓下耐壓是否合格。

但是有些被動組件或者材料，需要檢測其高壓耐受程度，并得出準確的崩潰電壓值，那么常規的耐壓檢測方法就無能為力了。因此TH9120A/TH9120D增加了崩潰電壓檢測功能，如圖A-2所示，崩潰電壓測試功能是根據設定爬升的起始電壓、截止電壓、電壓步進及時間間隔，逐漸對被測件進行測量，當被測件出現耐壓絕緣不良的現象后，自動保存此時的電壓值即為崩潰電壓。

如果電壓值爬升到截止電壓，被測件仍未出現崩潰現象，則可以重新設置截止電壓等，進行進一步分析，直至得到正確的崩潰電壓值。崩潰電壓測試模式，可以對被測件進行分析，準確獲知產生絕緣不良的耐壓程度，研究人員由此可針對組件絕緣較弱的部份進行改善。

B. 耐壓絕緣測試和電弧偵測(ARC)

耐壓不良是指在耐壓測試中有電氣閃絡或絕緣破壞發生。現在耐壓絕緣測試已經成為各類電器設備和絕緣材料安全測試的標準配備。但是,僅僅考慮到絕緣失效并不能完全解決產品安全問題,另一類現象,電弧放電ARC在耐壓測試中越來越得到重視,放電與絕緣能力之間具有極高的相關性，所以ARC偵測是控制產品質量的關鍵。

以下兩種情況會出現電弧放電現象：

a) 當材料承受較高電壓，電場強度大于氣體的電離能時，會讓材料表面氣體發生瞬時電離現象，此時會在材料表面形成打火并對材料形成溫升現象。長期的打火和溫升可能會造成材料的質變，進而導致絕緣劣化，使得電壓耐受程度下降，最終發生絕緣失效。

b) 被測件檢測點間距過小時,在被測件兩端施加較高電壓，檢測點兩端空間里的空氣會被電離，形成打火現象，也就是拉弧現象。拉弧現象產生高頻的瞬時放電，在測試過程中產生了一個高頻電流信號如圖，電弧偵測（ARC）功能是用高頻電量量測的方式偵測，判斷出材料絕緣性能是否有不良。

C. 開短路偵測功能（僅TH9120A）

在耐壓測試過程中由于被測件與測試線接觸不良、測試線損壞等，會發生開路現象，導致不良品誤判為良品；被測件損壞或者被測端間距太小導致測試線短路現象，使用OCS功能，儀器可預先偵知測試端開短路情況，減少對治具設備的傷害，節省測試成本。

一般耐壓測試產品皆呈電容性(CDUT)，在正常狀態下可能在數十pF至數μF之間。開路時可等效為串聯一個低于10pF的小電容COPEN，使總容量遠低于正常產品。短路時電容量遠大于正常容量。因此可利用電容量變化之上下限值判斷，減少產線接觸不良的問題發生。

D. 引腳檢測（接觸檢查功能）

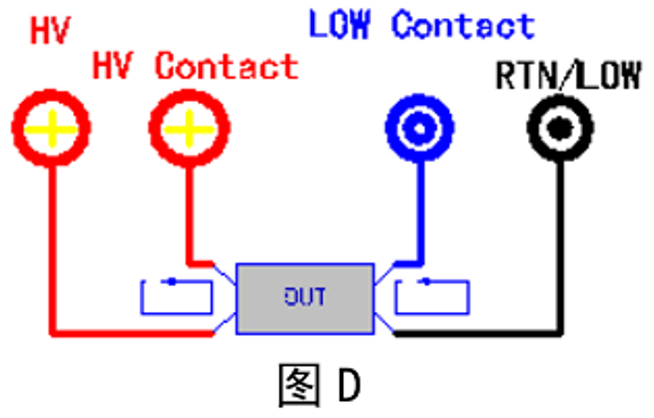

對于產線測試時的接觸檢查問題，除OSC功能外，還增加了引腳檢測功能（圖D），確保被測件與測試線連接可靠，提升測試可靠度與效率。

E. 后面板輸出功能

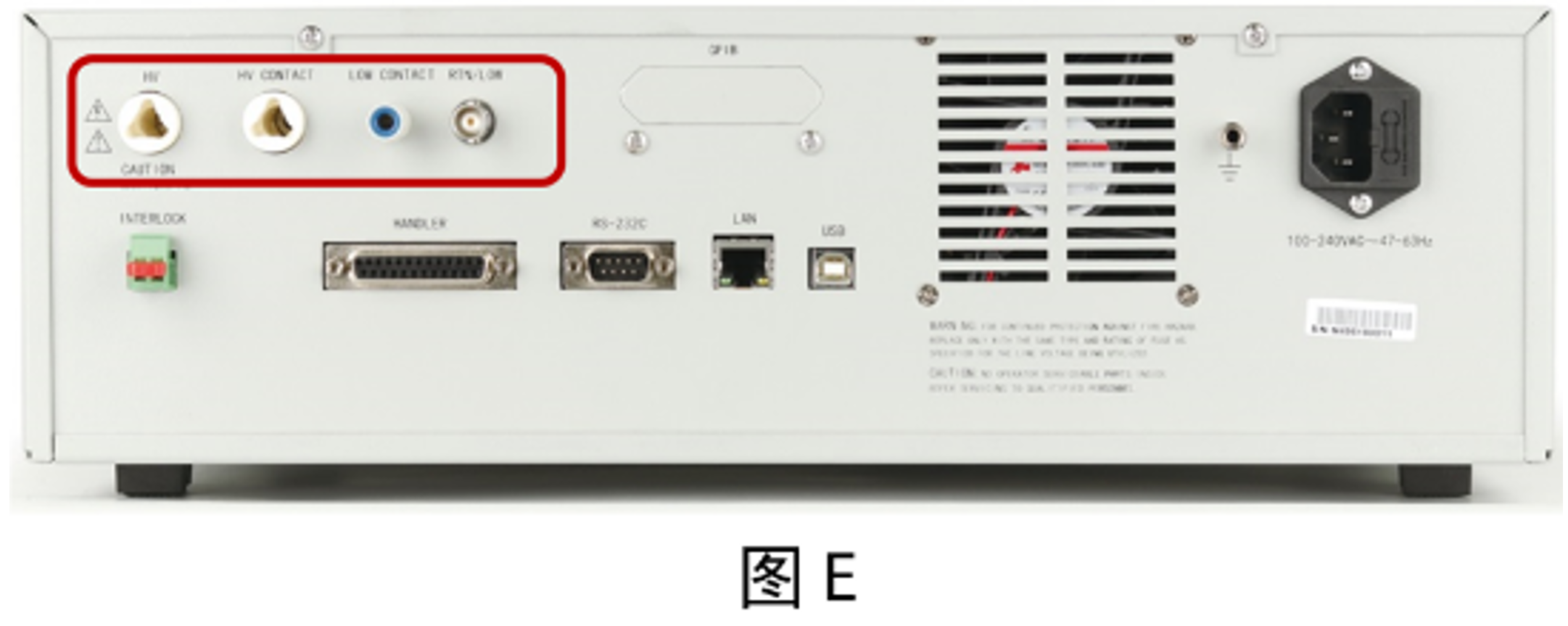

可在儀器后面板輸出高壓(圖E)，自動化測試或系統集成接線更美觀，更方便。

■ 高耐壓測試、高壓光耦、高壓繼電器、高壓開關等絕緣較高的器件

■ 電子元器件、電容、線圈、鐵心、扼流圈、濾波器等

■ 電氣產品、家用電器、信息產品、影音設備、電熱器具、照明設備

■ 非電氣產品、線材、不織布、絕緣材料等耐壓及絕緣阻抗測試

■ 新能源汽車

■ 自動化測試系統
