在磁性元件中，一種由非晶材料加工而成的磁性元件—非晶磁環，因其高磁導率、高電感量、抗干擾、安全性能強等優異的性能，在各行各業中有著一定的優勢。

在汽車電子中，可滿足高頻開關電源中各大中小功率的主變壓器、控制變壓器、濾波電感等在不同環境下的實際使用效果；在電源領域中，非晶磁環可以輸出儲能濾波電感，保證電流輸出的穩定性；在電腦線路領域中，非晶磁環可以提高設備的使用性能和穩定性。

為了滿足非晶磁環在不同使用條件下的測試，有只對單個頻率有電感要求的，也有對多個不同頻率的電感要求，本次將對汽車電子中的非晶磁環按照5個不同頻率要求測試其電感量等參數

測試對象

（為保護客戶信息安全，圖片來源于網絡，僅供參考）

測試要求

1)      測試參數：電感量L，阻抗模|Z|

2)      測試頻率：A、B、C、D、E五個頻率

3)      儀器測試需求

a)      五個頻率同時測試，每個頻率點均需要分別對電感量L和阻抗Z進行判斷并給出測試判斷結果（PASS/FAIL）

b)      五個頻率點判斷結果均為PASS，則給出總的PASS結果；任一頻率點判斷結果為FAIL，則總結果為FAIL

c)      所有PASS/FAIL結果均需在儀器上顯示

d)      所有PASS/FAIL結果均需信號結果輸出

4)      上位機配置需求：

a)      上位機需支持?jǐn)?shù)據存儲，信號輸出（PASS/FAIL）

b)      測試結果按固定格式輸出為CSV文件，記錄內容為序號、產品二維碼、測試時間，五個頻率點的L和Z及測試判斷結果、總的測試判斷結果

測試方案

可根據客戶需求定制自動化測試系統+上位機軟件，通過系統的搭建，將TH2839阻抗分析儀等儀器高效整合，大大減少人工判斷，更精準更高效，全程數據可視化測試

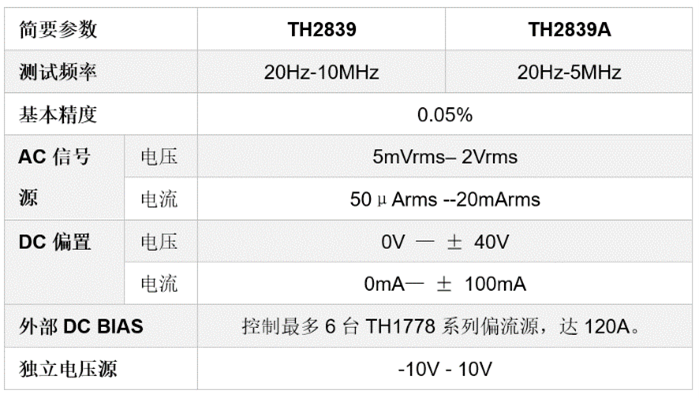

TH2839系列采用阻抗測量范圍較寬的自動平衡電橋技術，其0.05%的基本精度、20Hz—10MHz的頻率范圍可以滿足元件與材料的測量要求，是電子元器件設計、檢驗、質量控制和生產測試的強有力工具。

它的優良性能和功能為電路的設計和開發以及材料(電子材料和非電子材料)的研究和開發提供了強有力的工具。TH2839以其卓越的性能可以實現商業標準和軍用標準如IEC和MIL標準的各種測試。

“攜手同心，惠及未來”，同惠電子致力于為用戶提供完整的解決方案，致力于在汽車領域、電源領域以及電器家電等多個領域內進行磁性元件測試。
