研究背景

隨著我國加快實現“碳達峰、碳中和”的目標，電氣化替代已成為實現目標的關鍵。近年來新能源呈爆發式增長，充電樁作為新能源汽車的基礎配套設備，其數量與質量也是消費者選擇電動汽車的重要影響因素。當前，MOSFET在國內充電樁企業批量應用，是新能源汽車充電樁的“心臟”。

MOSFET（Metal-Oxide-Semiconductor Field-Effect-Transistor）即金屬－氧化物－半導體場效應晶體管，簡稱MOS管，主要有三個引腳：漏極、源極和柵極，屬于絕緣柵型，其主要特點是在金屬柵極與溝道之間有一層二氧化硅絕緣層，因此具有很高的輸入電阻。

為什么要測試MOSFET的好壞？

在充電樁中，開關電源是一種高頻化電能轉換裝置，MOS管可以利用電場效應來控制其電流大小，當使用有故障的MOS管時，會發生漏極到柵極的短路，對電路有害，而MOS管是實現電能高效率轉換，確保充電樁穩定不過熱的關鍵器件，具體測試方案如下：

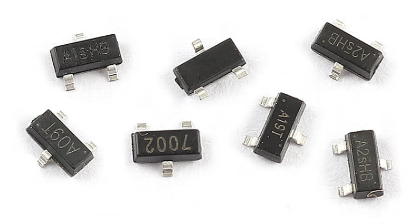

測試對象

測試要求

VGS:20V左右，VDS：0-1000V，做來料檢測，需要能呈現MOS產品規格書里的C-V特性曲線，測試輸入、輸出、反向傳輸電容。

測試過程

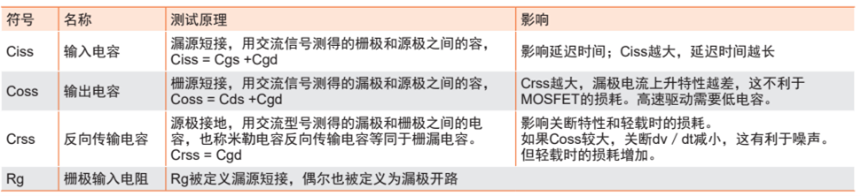

MOSFET或IGBT最重要的四個寄生參數：Ciss、Coss、Crss、Rg，Cies、Coes、Cres、Rg均可一鍵測試，TH510系列半導體C-V特性分析儀10.1寸大屏可同時將測量結果、等效電路圖、分選結果等重要參數同時顯示，一目了然。

一鍵測試單管器件器件時，無需頻繁切換測試腳位、測量參數、測量結果，大大提高了測試效率。

①列表測試，多個、多芯、模組器件測量參數同屏顯示

TH510系列半導體C-V特性分析儀支持最多6個單管器件、6芯器件或6模組器件測試，所有測量參數通過列表掃描模式同時顯示測試結果及判斷結果。

②曲線掃描功能（選件）

在MOSFET的參數中，CV特性曲線也是一個非常重要的指標，如下圖

TH510系列半導體C-V特性分析儀支持C-V特性曲線分析，可以以對數、線性兩種方式實現曲線掃描，可同時顯示多條曲線：同一參數、不同Vg的多條曲線；同一Vg、不同參數多條曲線。

③獨創的接觸檢查（Contact）功能，提前排除自動化測試隱患

在高速測試特別是自動化測試中，經常會由于快速插拔或閉合，造成測試治具或工裝表面磨損而接觸不良，接觸不良造成的最直接后果是誤判測試結果而難以發現，在廢品率突然增加或發出產品故障原因退回時才會發現，因此是一個極大的隱患。

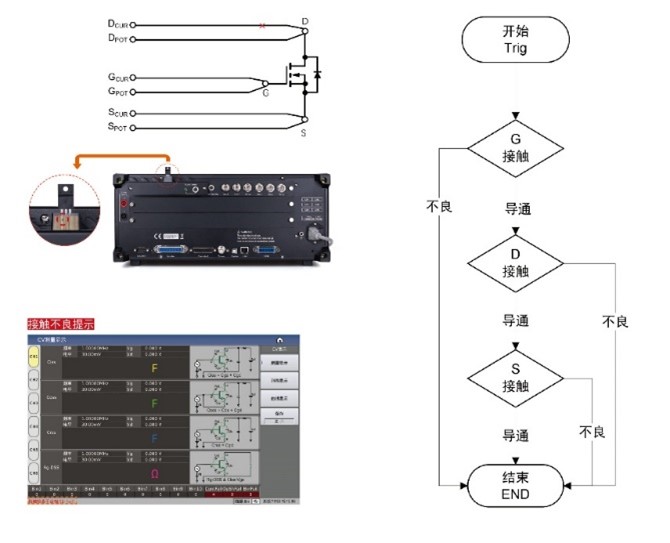

同惠TH510系列半導體C-V特性分析儀采用了獨特的硬件測試方法，可及時發現接觸不良故障，出現故障之后自動停止測試并在測試界面提供接觸不良點提示。

保障了結果的準確性，同時利于客戶及時發現問題，避免了不良品率提高及故障品退回等帶來的損失。

④獨創的快速通斷測試（OP_SH），排除損壞器件

在半導體器件特性測試時，由于半器件本身是損壞件，特別是多芯器件其中一個芯已經損壞的情況下，測試雜散電容仍有可能被為合格，而半導體器件的導通特性才是最重要的特性。

因此，對于本身導通特性不良的產品進行C-V特性測試是完全沒有必要的，不僅僅浪費了測量時間，同時會由于C-V合格而混雜在良品里，導致成品出貨后被退回帶來損失.

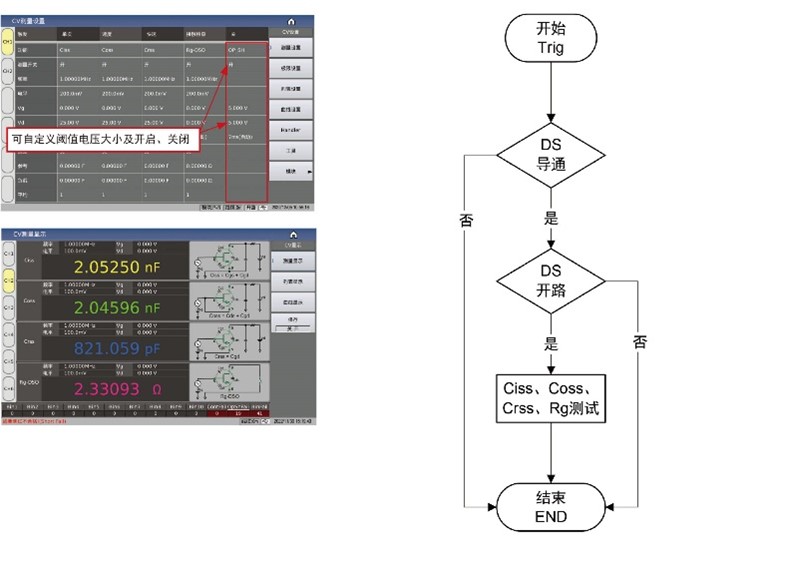

TH510系列半導體C-V特性分析儀提供了快速通斷測試（OP_SH）功能，可用于直接判斷器件本身導通性能。

⑤獨創模組式器件設置，支持定制

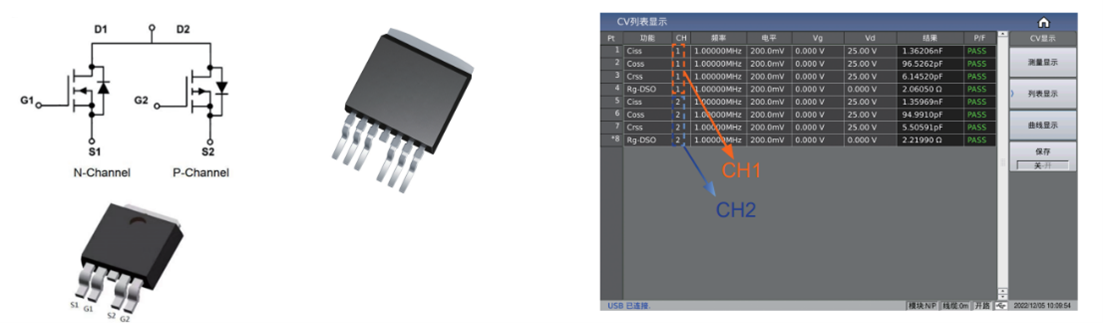

針對模組式器件如雙路（Dual）MOSFET、多組式IGBT，有些器件會有不同類型芯片混合式封裝；TH510系列CV特性分析儀針對此情況做了優化，常見模組式芯片Demo已內置，特殊芯片支持定制。
