研究背景

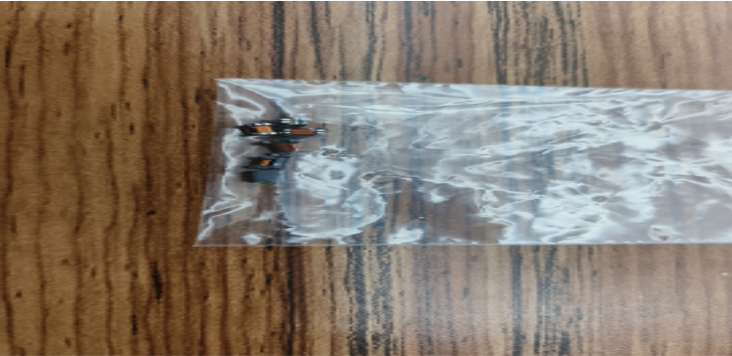

在電子元器件研發領域，高頻變壓器因其高效能、小型化等優勢，在電力轉換和傳輸中發揮著關鍵作用。 高頻變壓器具有多個線圈繞組，線圈繞組和骨架（或外殼間、線圈繞組）相互間都可能面臨高壓威脅，因此，為確保高頻變壓器在復雜環境下的穩定運行，對其進行耐壓和絕緣測試顯得尤為重要，由于測試點眾多，需要以掃描方式一次測試單個或多個高頻變壓器。該測試能夠及時發現潛在絕緣缺陷，確保高頻變壓器的安全可靠性，為電子元器件的研發和應用提供堅實保障。 客戶情況 該客戶專業從事各類片式電子元器件研發和生產，目前需要對高頻變壓器進行絕緣電阻掃描測試。 測試要求

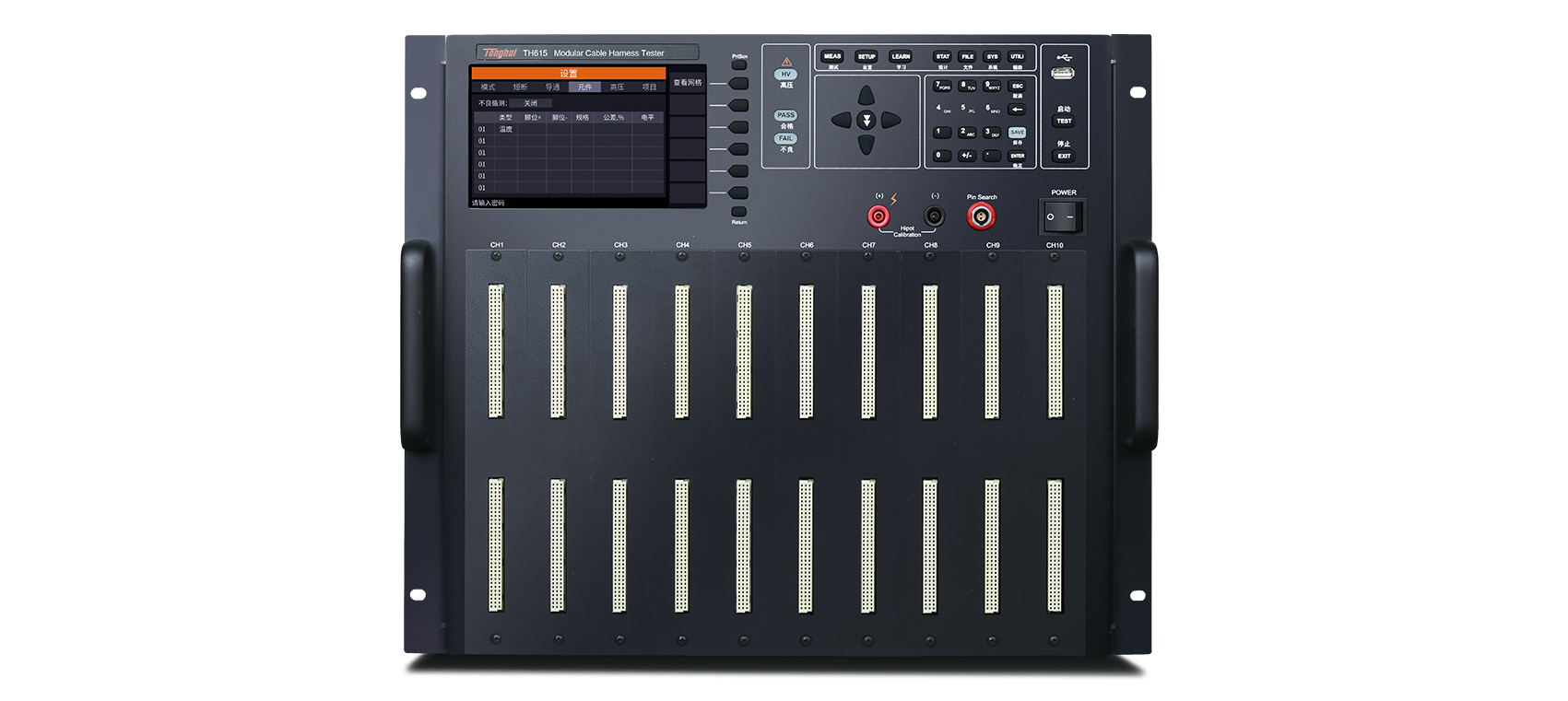

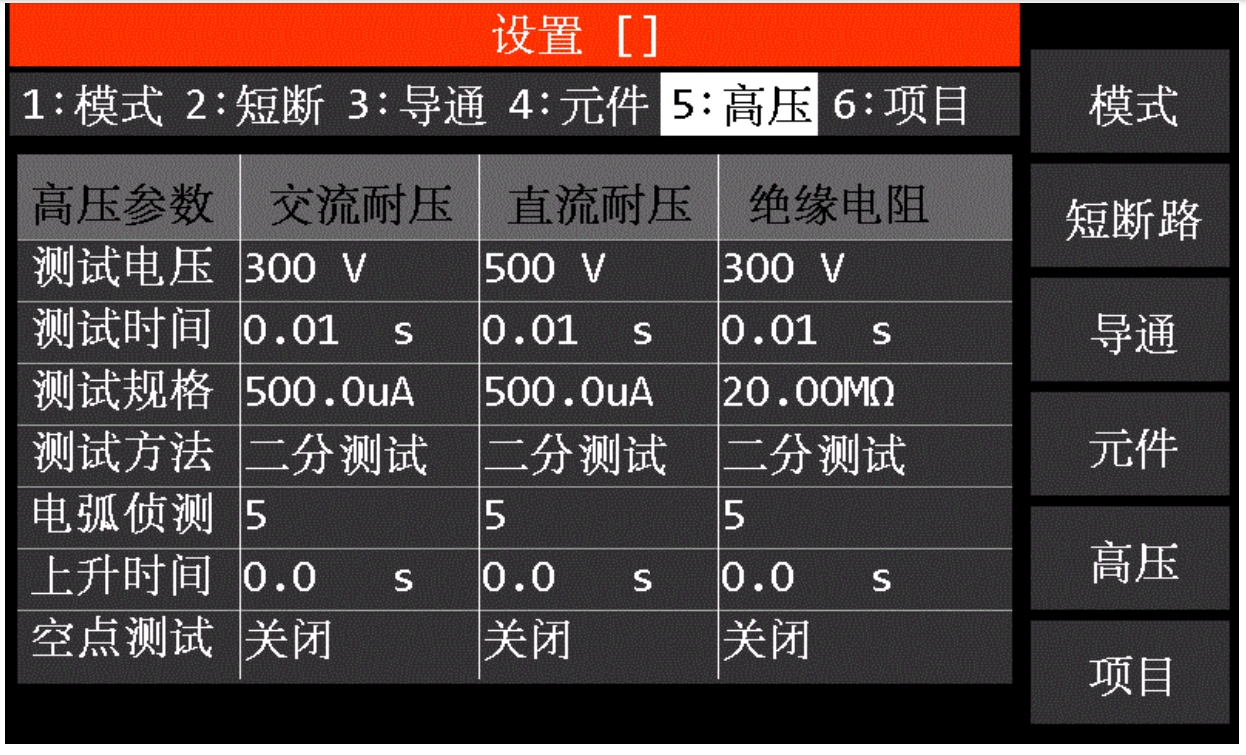

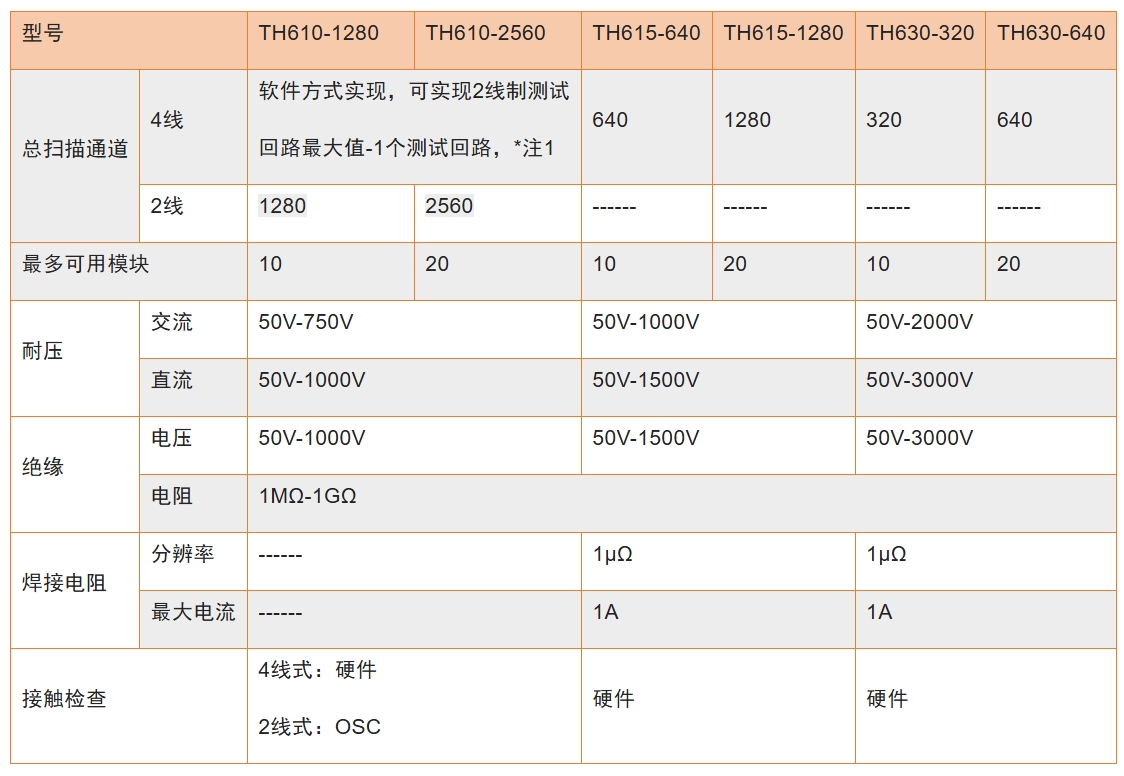

測試電壓：50V DC，測試時間：0.1s，絕緣電阻：IR>10MΩ，且定制程序進行相鄰腳位測試。 解決方案 為滿足客戶的測試需求，推薦TH615-640 模塊化線束線纜綜合測試系統。 （1）TH6XX系列是同惠電子基于多年線材測試研發與用戶使用經驗，采用先進技術設計的新一代線材測試儀，具有高達數千個測試通道，最多為1280CH，絕緣電壓范圍50-3000v，絕緣電阻范圍1MΩ-1GΩ，能夠滿足高頻變壓器多腳位絕緣電阻測試的需求。這使得測試過程更加高效，大幅減少了測試時間和人力成本。 （2）TH6XX系列采用專有的μΩ級接觸電阻測量技術，保證μΩ級別微小接觸電阻測試穩定、可靠，重復性高： a) 采用DC恒流測試方法，將恒流源電流提高至1A； b) 采用四線式測量技術，有效消除測試引線電阻壓降帶來的測試誤差； c) 支持快速短路清零，最小測試分辨率穩定可達1μΩ； d)在微小電阻測試時，測試連接系統存在數μV至數十μV的金屬接觸熱電勢，且該熱電勢隨系統和外界環境溫度不斷變化。本系統可快速、可靠地消除接觸熱電勢的影響，保證μΩ級接觸電阻的穩定測量。 （3）TH6XX采用高低壓分離專利技術，將高低壓、高低頻信號相互隔離，有效解決了通道間相互干擾的關鍵技術難題，將儀器自身絕緣阻抗提高到100GΩ，從而使絕緣電阻測試范圍達到了1GΩ以上。 經驗與總結 由上述可見，TH615-640完全可以滿足高頻變壓器絕緣電阻測試，甚至可以測試其繞組線圈DCR，可自由選擇64Pin-640Pin的組合，可滿足數十個高頻變壓器的快速測試，大大提升測試效率，為高頻變壓器的質量控制提供有力支持。
