研究背景

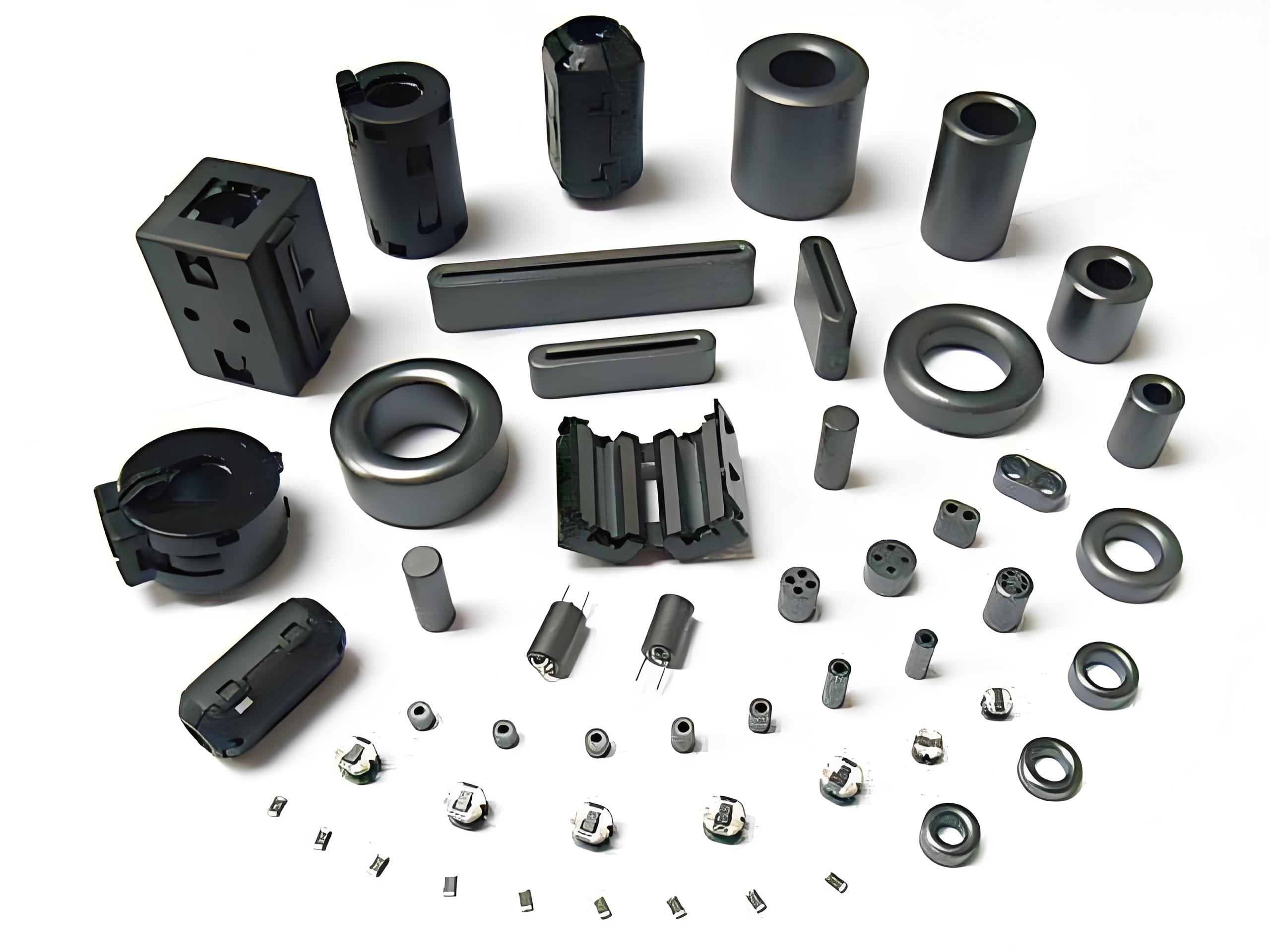

在汽車、航空和新能源等領域，材料的電磁性能優化與精確控制一直是研究與應用的核心挑戰之一。 非晶磁性材料，以其獨特的無序原子結構，展現出卓越的軟磁性能、高飽和磁感應強度以及低損耗特性。 非晶磁性材料具有下列特性： 1) 缺乏晶體材料所具有的磁各向異性，導磁率高，損耗小。因此，旋轉磁化容易，各向磁場靈敏度高，可用于高靈敏度磁場計或磁通量傳感器，已應用于應力-磁效應式高靈敏度應力傳感器、磁致伸縮效應式機械傳感器。 2) 高電阻率（比坡莫合金高幾倍），高頻范圍內也能得到較小的渦流損耗和極好的磁特性，可開發研制出磁性晶體難以實現的快速響應傳感器。 3) 不存在晶粒邊界、位錯等晶體材料固有的缺陷，因而機械強度高，抗化學性強。 4) 居里溫度（近似為200~500k），其組合成分均可隨意確定。因此，可望用于開發研制快速響應溫度傳感器。 然而，要充分發揮這些材料的潛力，關鍵在于如何通過精細的制造工藝調控其微觀結構與宏觀電磁行為，以實現特定應用場景下的最優性能匹配，通過測量其各頻率下阻抗特性即可驗證。 客戶情況 這是一家致力于非晶磁性材料領域的高科技企業，為客戶提供多元化的非晶產品選擇。

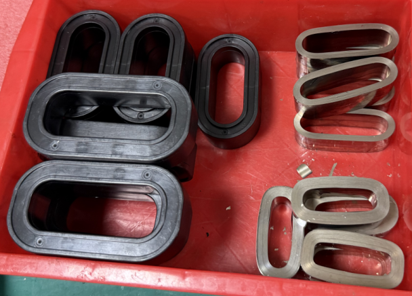

測試要求 1、測試頻率：50Hz-130MHz； 2、裸環測試530kHz、10MHz、20MHz、30MHz的阻抗值，測試電平100mV； 3、塑封好的環測試50Hz-130MHz的阻抗曲線。 解決方案 為滿足客戶的測試需求，推薦TH2851-130精密阻抗分析儀。 （1）超寬頻率、高精度、高穩定性和高一致性 寬帶自動調零與自動平衡電橋技術的運用，確保了在10Hz至130MHz的頻率范圍內，以及25mΩ至40MΩ的阻抗區間內，均能實現出色的10%測量精確度，其最高精確度更是達到了驚人的0.08%，這一水平遠超采用射頻反射測量法的阻抗分析儀與網絡分析儀的精度表現。 下圖是在速度5、測試頻率1MHz，測量100Ω電阻的曲線，由下圖可見其軌跡噪聲≦0.003%（≦±0.0015Ω）。 （3）四種測量參數，讓細節一覽無遺 配備了一塊10.1英寸的觸摸屏，擁有1280*800的高清分辨率，并搭載了Windows 10操作系統，提供中英文雙語操作界面，此外還支持鍵盤、鼠標連接及LAN、VGA/HDMI等多種接口，為用戶帶來了操作便利性。 這塊大屏幕的顯著優勢在于，它能夠在一個界面上清晰展示所有測試參數、分選參數、分選結果以及功能選擇等，且布局井然有序，毫不擁擠。更值得一提的是，屏幕能夠同時顯示四種可自由調節的測量參數，極大地提升了信息查看的效率。而屏幕左側的快捷按鈕，則讓用戶能夠迅速切換至預設的8套測試參數，操作更加便捷高效。 （4）增強列表掃描功能 該系統支持最高達1601個測試點的列表式掃描功能，其中每個測試點均可獨立配置，包括測試頻率、測試電壓以及直流偏置等具體測試條件，提供了極大的靈活性和定制性。 （5）強大的分體圖形界面 系統最多支持4個通道的同時展示，且每個通道內能容納最多4條曲線進行顯示。此外，無論是通道還是曲線，都提供了多達十四種不同的分屏顯示模式，以滿足多樣化的展示需求。 經驗與總結 由上述可見，通過TH2851-130進行精密阻抗測試，可以幫客戶快速了解不同繞制工藝條件下磁環產品的阻抗值，通過不斷改進生產繞制工藝，最終生產出符合指標需求的產品。
