磁性元件是電子電氣設備核心元件，在電子電路中起著變壓、隔離、整流、變頻、倒相等作用。隨著各類電力電子設備的廣泛應用，磁性元件在光伏發電、新能源汽車和消費電子等行業的推動下快速發展。

一、光伏發電

光伏逆變器是光伏發電系統的核心裝置，主要功能是將光伏組件所產生的直流電轉變?yōu)榻涣麟娪糜诓⒕W(wǎng)發電，從而保證發電系統獲得最大輸出功率，其中為了讓電感具備儲能、升壓、濾波等作用，需要采用高性能錳鋅磁性材料。

TH2851可精確分析其磁導率特性并為用戶提供更詳細的測試數據。

二、新能源汽車

 新能源汽車的蓬勃發展給磁性元件帶來巨大的發展空間。在電動機和變壓器中，為了在一定的電流下產生較強的磁場，以減小其體積和重量，電動機和變壓器鐵心都會采用磁導率較高的鐵磁材料制成，部分能量轉換電路中的電感會用到非晶體磁性材料。

另外磁性元件同樣也是充電樁的核心元器件之一，大功率充電的應用能夠大幅度提高充電效率，提升充電樁的利用率。

TH2851可精密測量鐵磁材料的關鍵指標，提高新能源汽車能量的利用率，避免過多的能量損耗。

三、電子通訊

磁性元器件，尤其是軟磁器件在通訊中發揮著極其重要的作用，智能手機具有高清晰通話質量、抗干擾技術、有效防止竊聽、通話范圍大、低功耗、環保低輻射等優勢。

TH2851可篩選出高磁導率的軟磁材料來作為抗干擾電磁兼容元件和功率材料，以保證可靠性和穩定性。

關于TH2851系列阻抗分析儀

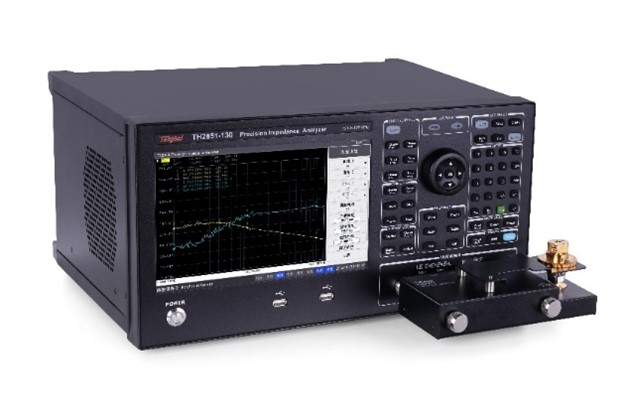

TH2851系列是常州同惠電子采用當前先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，為國產阻抗測試儀器天花板。

自動平衡電橋技術的應用，得以在10Hz-130MHz頻率、1mΩ-100MΩ的阻抗范圍內都能達到理想的測量精度，其中最高精度達0.08%，遠遠高于射頻阻抗分析儀、網絡分析儀的精度, 并支持等效電路分析、晶體振蕩器分析、壓電分析、曲線軌跡對比、介電常數分析（選件）、磁導率分析（選件）。

本次將在TH2851主機的基礎上，針對磁導率進行分析測試，需選配測試夾具及分析軟件，具體配置如下：

1、      配置

2、測試夾具

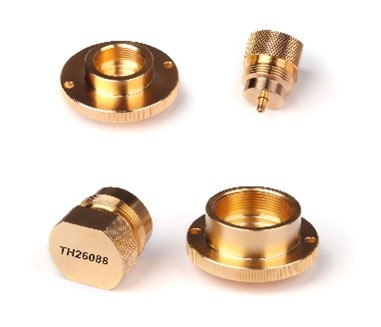

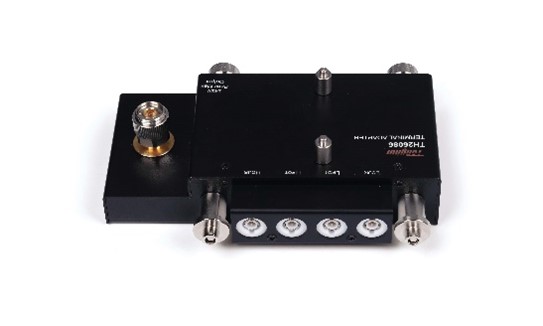

                            TH26086轉接底座     TH26088磁導率測試夾具

TH26088可精確測量環形磁性材料的磁導率。由于該夾具的結構是環形線圈繞一圈（無漏磁），因此不需要繞環形線圈的導線，而且允許廣泛的頻率覆蓋。它配有一個小型和一個大型夾具，適應各種尺寸，是測量磁性材料的理想結構。

3、測試原理

1） 磁導率基礎概念

磁導率是材料與磁場的相互作用，等于電感 B（磁感應強度）與磁場強度 H 的比值。復數相對導磁率 (μ*r) 由實部和虛部組成（實部：儲存電能，虛部：消耗能量）也是真空導磁率 (μ0)的復數導磁率μ*r)，損耗角正切 tanδ為無效導磁率，是實部和虛部的比值。

2） 有效磁導率

采用電感測量法測量，在環形磁芯的磁芯上纏繞導線，并放置在一個密閉的圓柱形空間內（TH26088夾具），通過阻抗分析儀測量導線兩端的電感（自感），根據測試電感量及下列公式推導出有效磁導率。

3） 相對導磁率

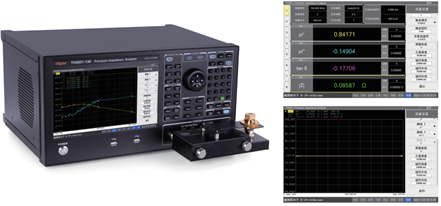

4、磁導率分析軟件

同惠電子專注于材料測試領域，包括介質材料、磁性材料、半導體材料、液晶單元等等，致力為您提供更多的材料測試問題和解決方案。
